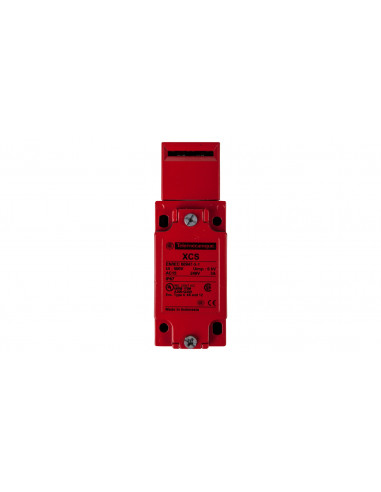

Wyłącznik krańcowy bezpieczeństwa to profesjonalny produkt, stosowany w ruchomych częściach obwodów i osłon maszyn. Wyłącznik chroni przed skutkami nagłego otwarcia urządzeń, mogących spowodować zagrożenie dla obsługi. Tego rodzaju produkty wykorzystuje się najczęściej przy konstruowaniu taśmociągów, podnośników lub wind. Model ten posiada stopień ochrony IP67, co oznacza, że jest w pełni zabezpieczony przed wnikaniem pyłu i zalaniem przy głębszym zanurzeniu.
Wyłącznik pracuje przy temperaturze otoczenia od -25 do 70°C. Jego znamionowy prąd pracy dla dla AC-15 przy napięciu 24 V wynosi 10 A, przy napięciu 125 V - 6 A, a przy napięciu 230 V- 3 A. Znamionowy prąd pracy Ie w DC-13 to analogicznie 2,8000 A, 0,5500 A i 0,2700 A. Obudowa wyłącznika została wykonana z metalu, dzięki czemu jest o wytrzymały i odporny na uszkodzenia mechaniczne. Urządzenie to zostało wyposażone w opcję wymuszonego rozłączania, posiada 1 styk zwierny i 2 rozwierne. W wyposażeniu wyłącznika znajduje się styk wolnoprzełączający. Szerokość czujnika wynosi 40 mm, jego wysokość to 113.5000 mm, a długość - 44 mm.
Produkt pochodzi z oferty katalogowej firmy SCHNEIDER ELECTRIC.
- Producent: Schneider
- SKU: 1115-292YY-GS078
- Number referencyjny: XCSA701
- Kod EAN: 3389110718867
- Długość czujnika [mm]: 44
- EAN: 3389110718867
- Jednostka: szt.
- Kategoria ochrony przeciwwybuchowej dla gazu: Brak
- Kategoria ochrony przeciwwybuchowej dla pyłów: Brak
- Kod_producenta: XCSA701
- Liczba styków rozwiernych: 2
- Liczba styków zwiernych: 1
- Materiał obudowy: Metal
- Obudowa zgodna z normą: Tak
- Odpowiednie dla zastosowań związanych z bezpieczeństwem: Tak
- Powłoka obudowy: Inne
- Rodzaj elementu przełączającego: Styk wolnoprzełączający
- Rodzaj interfejsu: Brak
- Rodzaj interfejsu z funkcji bezpieczeństwa: Brak
- Rodzaj konstrukcji obudowy: Prostopadłościan
- Rodzaj połączenia elektrycznego: Przepust kablowy PG
- Seria: Preventa
- Stopień ochrony (IP): IP67
- Szerokość czujnika [mm]: 40
- Temperatura otoczenia w warunkach roboczych [°C] do: 70
- Temperatura otoczenia w warunkach roboczych [°C] od: -25
- Wymuszone rozłączanie: Tak
- Wysokość czujnika [mm]: 113.5000
- Ze wskaźnikiem stanu: Nie
- Znamionowy prąd pracy Ie dla AC-15, 125 V [A]: 6
- Znamionowy prąd pracy Ie dla AC-15, 230 V [A]: 3
- Znamionowy prąd pracy Ie dla AC-15, 24 V [A]: 10
- Znamionowy prąd pracy Ie dla DC-13, 230V [A]: 0.2700
- Znamionowy prąd pracy Ie w DC-13, 125 V [A]: 0.5500
- Znamionowy prąd pracy Ie w DC-13, 24 V [A]: 2.8000
