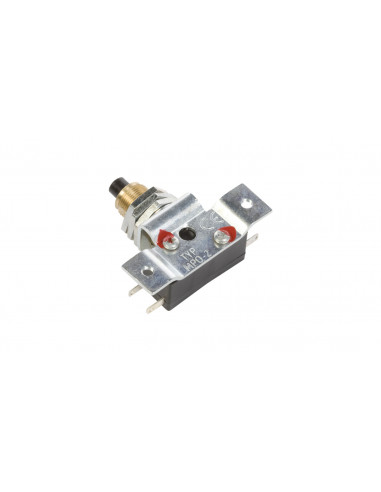

Wyłącznik krańcowy to miniaturowy łącznik pozycyjny, przeznaczony do pracy w różnych obwodach pomocniczych układów sterowniczych, sygnalizacyjnych, pomiarowych i kontrolnych. Produkt posiada dwa wykonanania klimatyczne: standardowe, odpowiednie dla klimatu umiarkowanego oraz specjalne, które jest stosowane dla klimatu morskiego i tropikalnego.
Wyłącznik krańcowy pozycyjny należy do serii MPO firmy PROMET, która specjalizuje się w branży elektrotechnicznej. Produkt składa się z części napędowej oraz członu łączeniowego zestykowego. Zestyk tego łącznika działa w sposób migowy, czyli skokowy. Obudowa wyłącznika krańcowego posiada ma kształt prostopadłościanu i została wykonana z tworzywa sztucznego. Produkt posiada 1 styk zwierny i 1 styk rozwierny. Elementem przyłączającym jest w nim popychacz kopułkowy.
Wyłącznik krańcowy wyposażony został w czujnik o długości 21 mm. Znamionowy prąd pracy Ie produktu dla AC-15 i 230 V wynosi 2,5 A, z kolei znamionowy prąd pracy Ie dla DC-13 i 230 V ma wartość 1,16 A. Ze względu na stopień ochrony IP40 produkt jest chroniony przed ciałami stałymi o wielkości ponad 1 mm. Wyłącznik krańcowy może pracować w temperaturze otoczenia mieszczącej się w przedziale od -25°C do 40°C.
- Producent: PROMET
- SKU: 1115-292YY-PT015
- Number referencyjny: W0-59-182082
- Kod EAN: 5900103186685
- Długość czujnika [mm]: 21
- EAN: 5900103006563
- Funkcja przełączająca: Styk migowy
- Jednostka: szt.
- Kategoria ochrony przeciwwybuchowej dla gazu: Brak
- Kategoria ochrony przeciwwybuchowej dla pyłów: Brak
- Kod_producenta: W0-59-182082
- Liczba styków rozwiernych: 1
- Liczba styków zwiernych: 1
- Materiał obudowy: Tworzywo sztuczne
- Obudowa zgodna z normą: Tak
- Odpowiednie dla zastosowań związanych z bezpieczeństwem: Nie
- Powłoka obudowy: Inne
- Rodzaj elementu przełączającego: Popychacz kopułkowy
- Rodzaj interfejsu: Brak
- Rodzaj interfejsu z funkcji bezpieczeństwa: Brak
- Rodzaj konstrukcji obudowy: Prostopadłościan
- Rodzaj połączenia elektrycznego: Inne
- Seria: MP0
- Stopień ochrony (IP): IP40
- Szerokość czujnika [mm]: 50
- Temperatura otoczenia w warunkach roboczych [°C] do: 40
- Temperatura otoczenia w warunkach roboczych [°C] od: -25
- Wyjście elektroniczne: Nie
- Wymuszone rozłączanie: Nie
- Wysokość czujnika [mm]: 60
- Ze wskaźnikiem stanu: Nie
- Znamionowy prąd pracy Ie dla AC-15, 125 V [A]: 2.5000
- Znamionowy prąd pracy Ie dla AC-15, 230 V [A]: 2.5000
- Znamionowy prąd pracy Ie dla AC-15, 24 V [A]: 2.5000
- Znamionowy prąd pracy Ie dla DC-13, 230V [A]: 1.1600
- Znamionowy prąd pracy Ie w DC-13, 125 V [A]: 0.2500
- Znamionowy prąd pracy Ie w DC-13, 24 V [A]: 1.5000
