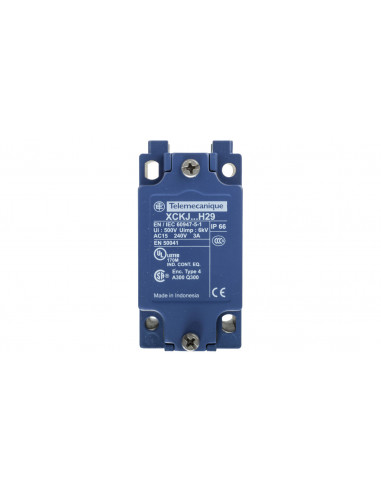

Firma SCHNEIDER ELECTRIC od lat z powodzeniem zajmuje się szukaniem nowatorskich rozwiązać najbardziej optymalnego wykorzystania energii elektrycznej. Swoją działalność w tej dziedzinie rozpoczęła z początkiem XX wieku, jednak firma istniała już wcześniej. Od 1836 roku trudniła się hutnictwem stali i żelaza oraz przemysłem stoczniowym i maszynowym. Asortyment tej marki został podzielony na serie, w których znajdują się poszczególne urządzenia elektroniczne wyprodukowane w fabrykach SCHNEIDER ELECTRIC. Sprzęt umieszczono w nich w zależności od ich zastosowania i roli w sterowaniu zasilaniem. Jedną z takich serii jest OsiSense XC, w której można znaleźć dławiki kablowe, głowice napędowe oraz korpusy łącznika krańcowego. Te ostatnie to najwyższej klasy urządzenia wyposażone w jeden styk zwierny i jeden styk rozwierny. Aparat posiada też styk migowy w celu przełączania. Obudowa korpusu ma kształt prostopadłościanu. Została wykonana z metalu, który zapewnia szczelność i odporność sprzętu. Stopień ochrony IP66, a nawet IP67 wskazuje na możliwość wykorzystywania aparatury także na zewnątrz. Wpływ wody i zanieczyszczeń nie wpłynie niekorzystnie na działanie korpusu. Produkt posiada przepust kablowy metryczny, z pomocą którego można podłączyć urządzenie. Korpus ma funkcję wymuszonego rozłączenia. Temperatura otoczenia w warunkach roboczych powinna wynosić od -25 °C do +70 °C. Znamionowy prąd pracy dla AC-15 i napięcia 125 V wynosi 6 A, dla AC-15 i 230 V jest równy 3 A, natomiast dla AC-15 i 24 V sięga 10 A. Znamionowy prąd pracy dla DC-13 i napięcia 230 V ma wartość 0,27 A, dla DC-13 i 125 V wynosi 0,55 A, a dla DC-13 i 24 V jest równy 2,8 A.
- Producent: Schneider
- SKU: 1115-293AA-GS026
- Number referencyjny: ZCKJ1H29
- Kod EAN: 3389110646641
- EAN: 3389110646641
- Funkcja przełączająca: Styk migowy
- Jednostka: szt.
- Kategoria ochrony przeciwwybuchowej dla gazu: Brak
- Kategoria ochrony przeciwwybuchowej dla pyłów: Brak
- Kod_producenta: ZCKJ1H29
- Liczba styków rozwiernych: 1
- Liczba styków zwiernych: 1
- Materiał obudowy: Metal
- Obudowa zgodna z normą: Tak
- Odpowiednie dla zastosowań związanych z bezpieczeństwem: Nie
- Powłoka obudowy: Inne
- Rodzaj elementu przełączającego: Brak
- Rodzaj interfejsu: Brak
- Rodzaj interfejsu z funkcji bezpieczeństwa: Brak
- Rodzaj konstrukcji obudowy: Prostopadłościan
- Rodzaj połączenia elektrycznego: Przepust kablowy metryczny
- Seria: OsiSense XC
- Stopień ochrony (IP): IP66/IP67
- Temperatura otoczenia w warunkach roboczych [°C] do: 70
- Temperatura otoczenia w warunkach roboczych [°C] od: -25
- Wyjście elektroniczne: Nie
- Wymuszone rozłączanie: Tak
- Ze wskaźnikiem stanu: Nie
- Znamionowy prąd pracy Ie dla AC-15, 125 V [A]: 6
- Znamionowy prąd pracy Ie dla AC-15, 230 V [A]: 3
- Znamionowy prąd pracy Ie dla AC-15, 24 V [A]: 10
- Znamionowy prąd pracy Ie dla DC-13, 230V [A]: 0.2700
- Znamionowy prąd pracy Ie w DC-13, 125 V [A]: 0.5500
- Znamionowy prąd pracy Ie w DC-13, 24 V [A]: 2.8000
