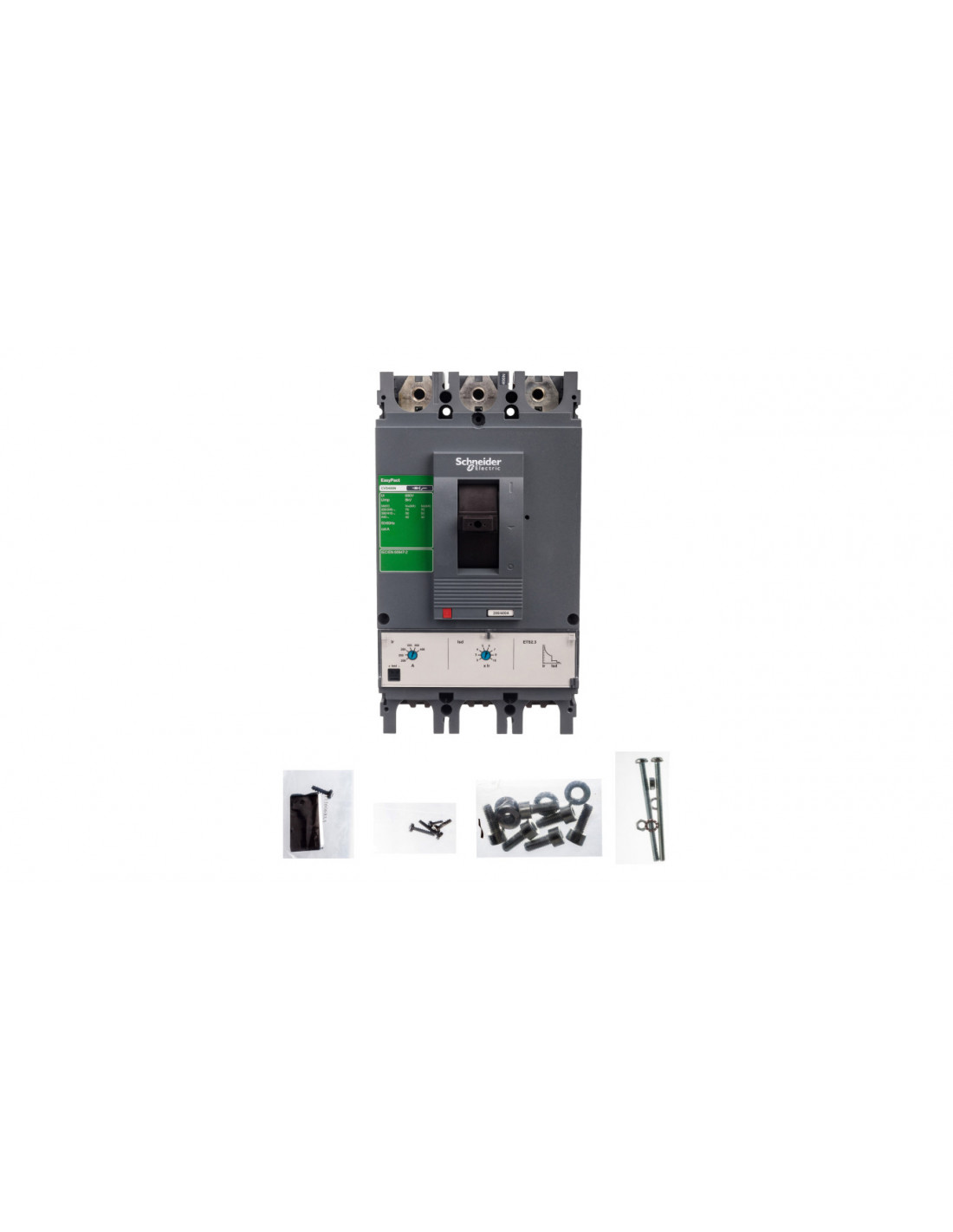

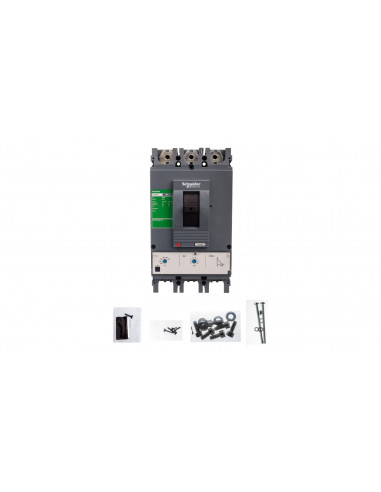

Dany wyłącznik posiada 3 bieguny. Urządzenie montowane jest na stałe. Posiada 6 styków pomocniczych przełączających. Przyłącza obwodów głównych znajdują się z przodu urządzenia. Elementem przełączającym jest dźwignia. Do obwodu głównego należy podłączyć go przy pomocy połączenia śrubowego. IP40, to stopień ochrony jakim się charakteryzuje. Wyłącznik będzie chroniony na ciała obce o średnicy 1 mm, nie ma jednak odporności na wodę i wilgoć, dlatego nie zaleca się wykorzystywać go na zewnątrz. Zakres nastawy bezzwłocznego wyzwalacza zwarciowego waha się od 280 A do 400 A. Zakres nastawy wyzwalacza przeciążeniowego wynosi od 200 A do 400 A. Urządzenie posiada wyzwalacz podnapięciowy, oraz może mieć opcjonalny napęd silnikowy. Znamionowa zwarciowa zdolność łączeniowa przy 400 V i 50 Hz wynosi 50 kA. Znamionowy prąd ciągły osiąga 400 A. Zakres nastawczy wyzwalacza zwarciowego zwłocznego waha się między 2 kA, a 4 kA. Wyłącznika nie można zamocować na szynie DIN. Nie posiada wbudowanego napędu silnikowego, nie ma również zintegrowanego zabezpieczenia przed zwarciem doziemnym. Wytworzono go ze wskaźnikiem wyłączenia. Wytwórcą jest SCHNEIDER ELECTRIC - koncern z bardzo dużym doświadczeniem oraz wieloletnimi tradycjami.
- Producent: Schneider
- SKU: 0001-00000-58347
- Number referencyjny: LV540510
- Kod EAN: 3606480249082
- Budowa urządzenia: Urządzenie mocowane na stałe
- EAN: 3606480249082
- Jednostka: szt.
- Kod_producenta: LV540510
- Liczba biegunów: 3
- Odpowiedni do montażu na szynie DIN: Nie
- Opcjonalny napęd silnikowy: Tak
- Przyłącza obwodów głównych: Z przodu
- Rodzaj elementu przełączającego: Dźwignia
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Seria: Compact NS/INS
- Stopień ochrony (IP): IP40
- Wbudowany napęd silnikowy: Nie
- Z wyzwalaczem podnapięciowym: Nie
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego [A] do: 4000
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego [A] od: 2000
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do: 400
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od: 280
- Zakres nastawy wyzwalacza przeciążeniowego [A] do: 400
- Zakres nastawy wyzwalacza przeciążeniowego [A] od: 200
- Ze wskaźnikiem wyłączenia: Tak
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: Nie
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz [kA]: 50
- Znamionowy prąd ciągły Iu [A]: 400
