Modułowe wyłączniki nadprądowe to jedne z najczęściej wykorzystywanych urządzeń automatyki zabezpieczeniowej montowane w rozdzielnicach elektrycznych niskiego napięcia. Stosowane są w celu ochrony instalacji elektrycznych i eliminacji skutków zwarć i przeciążeń jakie mogą zaistnieć w zasilanym obwodzie elektrycznym. Prąd elektryczny o wartości przekraczającej wartość bezpieczną wyznaczoną dla danego obwodu powinien niezwłocznie zostać wyłączony. Odłączenie zasilania ma na celu między innymi ochronę urządzeń i instalacji przed uszkodzeniami, ochronę osób przed porażeniem i ostatecznie przed wystąpieniem ewentualnego pożaru. Długotrwałe przeciążenie instalacji w znaczy sposób przyspiesza starzenie izolacji.

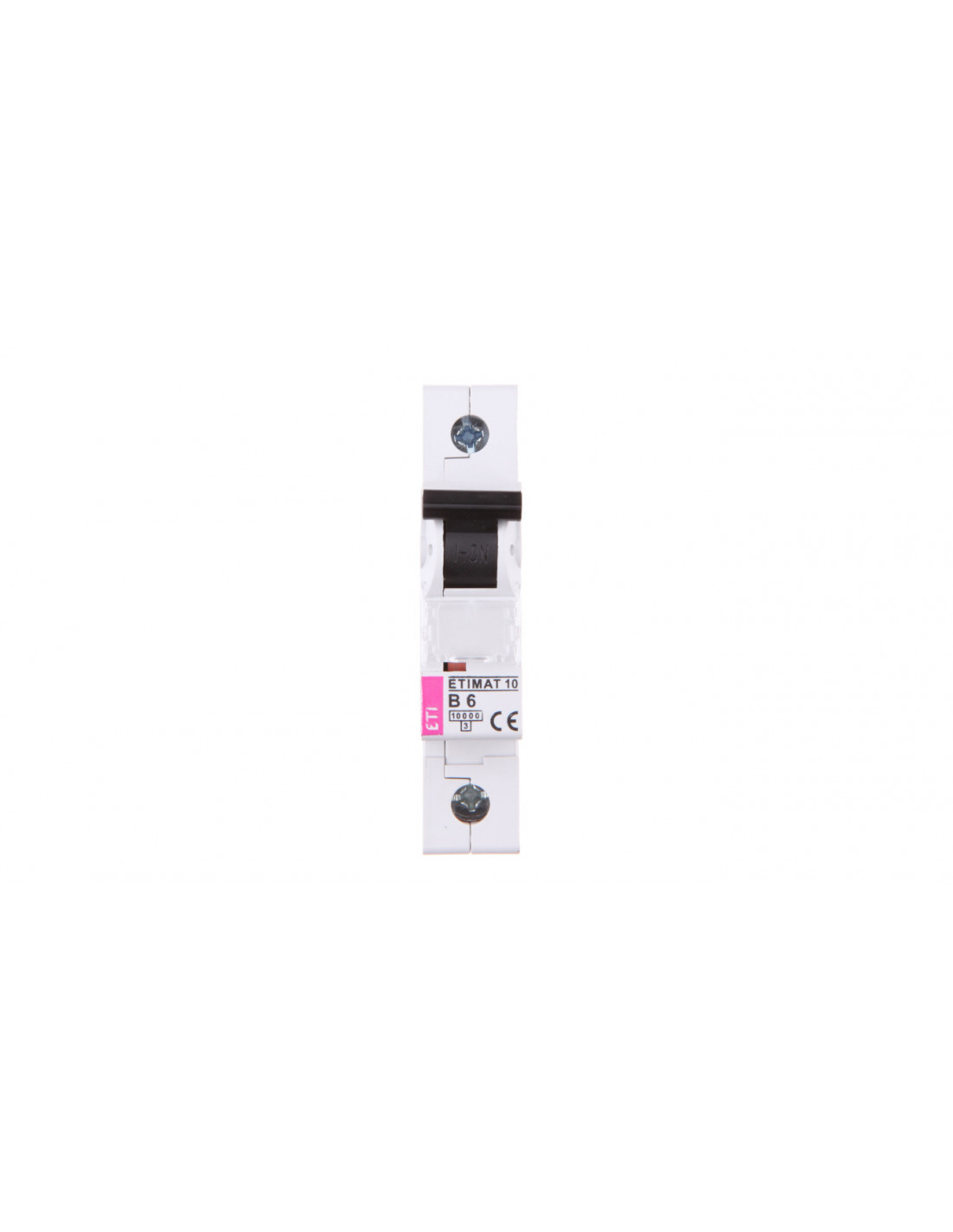

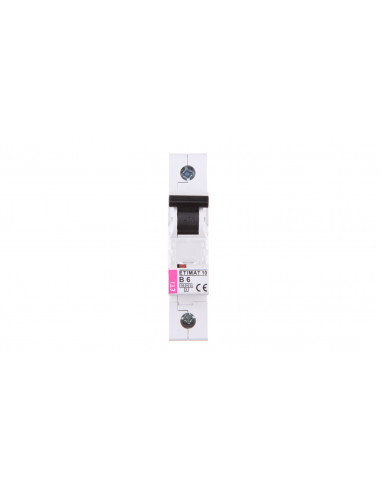

Wyłącznik nadprądowy 1P B 6A ETIMAT10 002121712 wyprodukowany został przez firmę Eti-Polam. Jest to aparat jednomodułowy, jednobiegunowy o prądzie znamionowym wynoszącym 6A i działający zgodnie z charakterystyką wyzwalania typu B. Tego typu wyłączniki najczęściej stosowane są do zabezpieczania obwodów oświetleniowych, obwodów gniazd wtykowych, zasilania drobnych urządzeń i obwodów sterowania.
Wyłączniki mogą być wyposażane w dodatkowe elementy wyposażenia np. styki pomocnicze, dzięki którym możliwe jest zdalne sygnalizowanie działaniem urządzenia. Wyłącznik można także być doposażony w wyzwalacz wzrostowy napięciowy, który zdalnie otwiera styki wyłącznika w momencie pojawienia się napięcia, lub w wyzwalacz podnapięciowy, który wyzwala wyłącznik w razie spadku napięcia w stosunku do wartości znamionowej.
Wyłączniki przeznaczone są do mocowania na szynie montażowej TH-35. Zwarciowa zdolność wyłączeniowa określana jest na poziomie 10kA.
- Producent: ETI-POLAM
- SKU: 1115-241AA-IT059
- Number referencyjny: 002121712
- Kod EAN: 5904722937536
- Charakterystyka wyzwalania: B
- Częstotliwość [Hz]: 50
- EAN: 5904722937536
- Głębokość wbudowania [mm]: 42.5000
- Jednocześnie rozłączany biegun N: Nie
- Jednostka: szt.
- Klasa ograniczenia energii: 3
- Kod_producenta: 002121712
- Liczba biegunów: 1
- Możliwość dodatkowego wyposażenia: Tak
- Prąd znamionowy [A]: 6
- Rodzaj napięcia: AC
- Seria: ASTI - ETIMAT
- Stopień ochrony (IP): IP20
- Szerokość wyrażona liczbą modułów: 1
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]: 10
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]: 15
