Instalacja elektryczna to jeden z kilku elementów sieci elektroenergetycznej przeznaczonych do przesyłu energii elektrycznej. Prawidłowa praca jest możliwa w sytuacji gdy instalacja została prawidłowo zaprojektowana, zamontowana oraz zastała odpowiednio zabezpieczona urządzeniami eliminującymi skutki wystąpienia awarii. Najczęściej występujące zagrożenia w instalacjach elektrycznych to zwarcia i przeciążenia. Aparatami wykorzystywanymi do zabezpieczania obwodów elektrycznych i urządzeń nimi zasilanymi są wyłączniki nadprądowe. Są to urządzenia reagujące na wartość prądu przepływającego przez jego zaciski. Wyłączniki wyposaża się w dwa rodzaje wyzwalaczy, termiczny zwłoczny dla ochrony przed przeciążeniem oraz elektromagnetyczny dla ochrony przed zwarciem.
Przepływ prądu o zbyt dużej wartości w stosunku do wartości prądu znamionowego wyłącznika powoduje jego wyzwolenie i przerwanie zasilanego obwodu. Tego typu działanie ma na celu ochronę urządzeń, instalacji przed zniszczeniem, ochronę osób przed porażeniem i ostatecznie przed wystąpieniem ewentualnego pożaru.

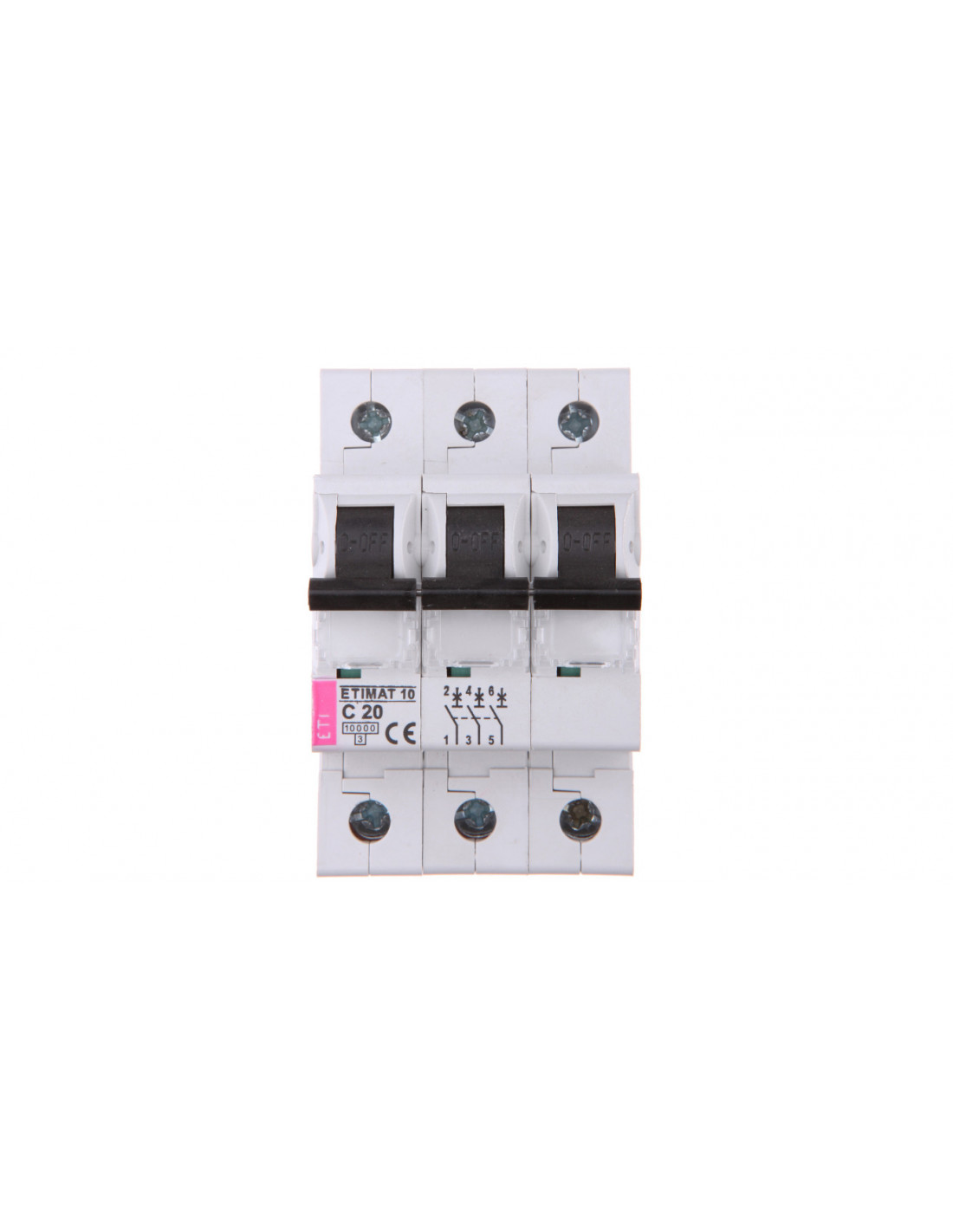

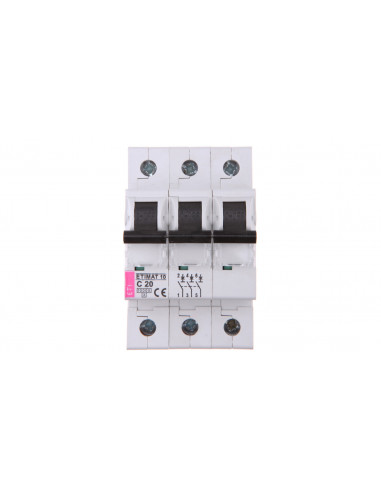

Trójbiegunowy wyłącznik nadprądowy C 20A ETIMAT10 002135717 został wyprodukowany przez firmę Eti-Polam. Jest elementem trójmodułowym o prądzie znamionowym 20A i charakterystyce wyzwalania typu C. Ze względu na swoje parametry najczęściej stosowany jest w instalacjach elektrycznych zasilających urządzenia elektroenergetyczne o stosunkowo dużych prądach rozruchowych takich jak zespoły lamp, siniki lub transformatory.
Budowa wyłączników pozwala na zainstalowanie dodatkowego wyposażenia, np. styków pomocniczych, wyzwalaczy wzrostowych napięciowych lub w wyzwalaczy podnapięciowych.
Wyłączniki nadprądowe montuje się na szynie montażowej TH-35. Zwarciowa zdolność wyłączeniowa tego wyłącznika określana jest na poziomie 10kA.
- Producent: ETI-POLAM
- SKU: 1115-241CC-IT005
- Number referencyjny: 002135717
- Kod EAN: 5904722938618
- Charakterystyka wyzwalania: C
- Częstotliwość [Hz]: 50
- EAN: 5904722938618
- Głębokość wbudowania [mm]: 42.5000
- Jednocześnie rozłączany biegun N: Nie
- Jednostka: szt.
- Klasa ograniczenia energii: 3
- Kod_producenta: 002135717
- Liczba biegunów: 3
- Możliwość dodatkowego wyposażenia: Tak
- Napięcie znamionowe [V] 2: 400
- Prąd znamionowy [A]: 20
- Rodzaj napięcia: AC
- Seria: ASTI - ETIMAT
- Stopień ochrony (IP): IP20
- Szerokość wyrażona liczbą modułów: 3
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]: 10
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]: 15
