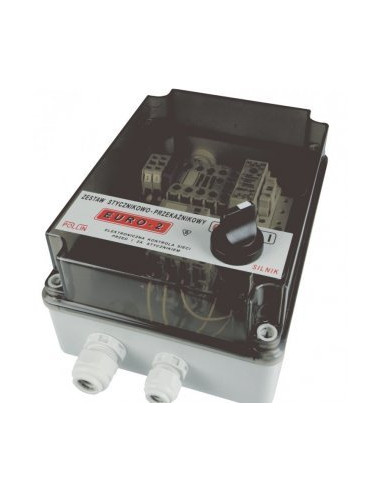

Zestaw stycznikowo – przekaźnikowy EURO-2/EURO-2M służy do załączania oraz zabezpieczania przed skutkami pracy niepełnofazowej, a także przed przeciążeniem prądowym, silników trójfazowych napędzających urządzenia pracujące bez dozoru takie jak: pompy głębinowe, hydrofory, wentylatory, sprężarki itp. W skład zestawu wchodzą: stycznik, przekaźnik termobimetalowy, przekaźnik asymetrii napięciowej (układ elektroniczny) oraz wyłącznik obwodu sterowania. Układ elektroniczny zabezpiecza silnik przed skutkami pracy przy przerwie obwodu w jednym z przewodów zasilających (zanik fazy) oraz przy spadku napięcia (asymetria napięć fazowych), a także kontroluje sieć trójfazową za stycznikiem, zapobiegając zniszczeniu silnika w wyniku zawieszenia lub wypalenia się styku stycznika, a w wersji EURO-2M zestaw kontroluje dodatkowo kolejność faz oraz jest możliwość regulacji progu i czasu zadziałania (patrz dane przekaźnika asymetrii napięciowej (MKF-2PM)W przypadku zaniku jednej z faz lub obniżenia się jej napięcia do około 175V na dłużej niż 3,5 sek., układ elektroniczny odłącza silnik. Po ustaniu przyczyny zadziałania następuje ponowne samoczynne uruchomienie silnika. W przypadku wykrycia przerwy za stycznikiem zestaw stycznikowo - przekaźnikowy EURO-2 wyłączy silnik na stałe i zasygnalizuje ten fakt zmianą koloru świecenia diody na czerwony. W tym stanie nie nastąpi samoczynne załączenie silnika. Aby ponownie uruchomić silnik, należy wyłączyć, a następnie włączyć zasilanie. Jeżeli po upływie ok. 3,5 sek. nastąpi ponowne wyłączenie silnika i zaświeci się czerwona dioda, będzie to świadczyło o poważnym uszkodzeniu się styków stycznika (ewentualnie przekaźnika termobimetalowego). Zestaw stycznikowo – przekaźnikowy EURO-2 może współpracować z wyłącznikiem ciśnieniowym i czujnikiem lustra wody. Zestaw EURO-2 w wersji podstawowej wykonywany jest dla silników o mocy do 4 kW, zgodnie z poniższą tabelą:
Moc silnika(kW)
Zakres prądowy przekaźnika termicznego (A)
0,75*
1,8 ÷ 2,6
1,1
2,6 ÷ 3,7
1,5
3,7 ÷ 5,5
2,2
5,5 ÷ 8,0
3,0
5,5 ÷ 8,0
4,0
8,0 ÷ 11,5
* wersja wykonywana na zamówienie
GWARANCJA 5 LAT na układ elektroniczny MKF-2P/MKF-2PM DANE TECHNICZNE
Znamionowe napięcie zasilające
3x400/230V 50Hz
Pobór mocy
11VA
Czas zadziałania
ok. 3,5s
Czas powrotu
poniżej 1s
Próg zadziałania
ok. 175V
Histereza
ok. 10V
Zabezpieczenie członu wyjściowego
bezpiecznik WTA 0,5A
Temperatura pracy
-15oC÷+45oC
Obudowa
mocowana do podłoża, z poliwęglanu
Wymiary obudowy
198 x 148 x 96 mm
Stopień ochrony
IP 65
- Producent: POLLIN
- SKU: 0001-00012-32945
- Number referencyjny: EURO-2 2,2 kW
- Kod EAN: 5907222297490
- Budowa urządzenia: Kompletne urządzenie w obudowie
- Czułość na zanik fazy: Nie
- EAN: 5907222297490
- Jednostka: szt.
- Kod_producenta: EURO-2 2,2 kW
- Liczba biegunów: 3
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Seria: EURO
- Sposób wyzwalania: Termomagnetyczny
- Stopień ochrony (IP): IP65
- Zakres nastawy wyzwalacza przeciążeniowego [A] do: 8
- Zakres nastawy wyzwalacza przeciążeniowego [A] od: 5,5
- Ze zintegrowanym stykiem pomocniczym: Nie
- Ze zintegrowanym wyzwalaczem podnapięciowym: Tak
- Znamionowa moc pracy przy AC-3, 400 V [kW]: 2.2000
- Znamionowe napięcie pracy [V] do: 400
- Znamionowe napięcie pracy [V] od: 230
