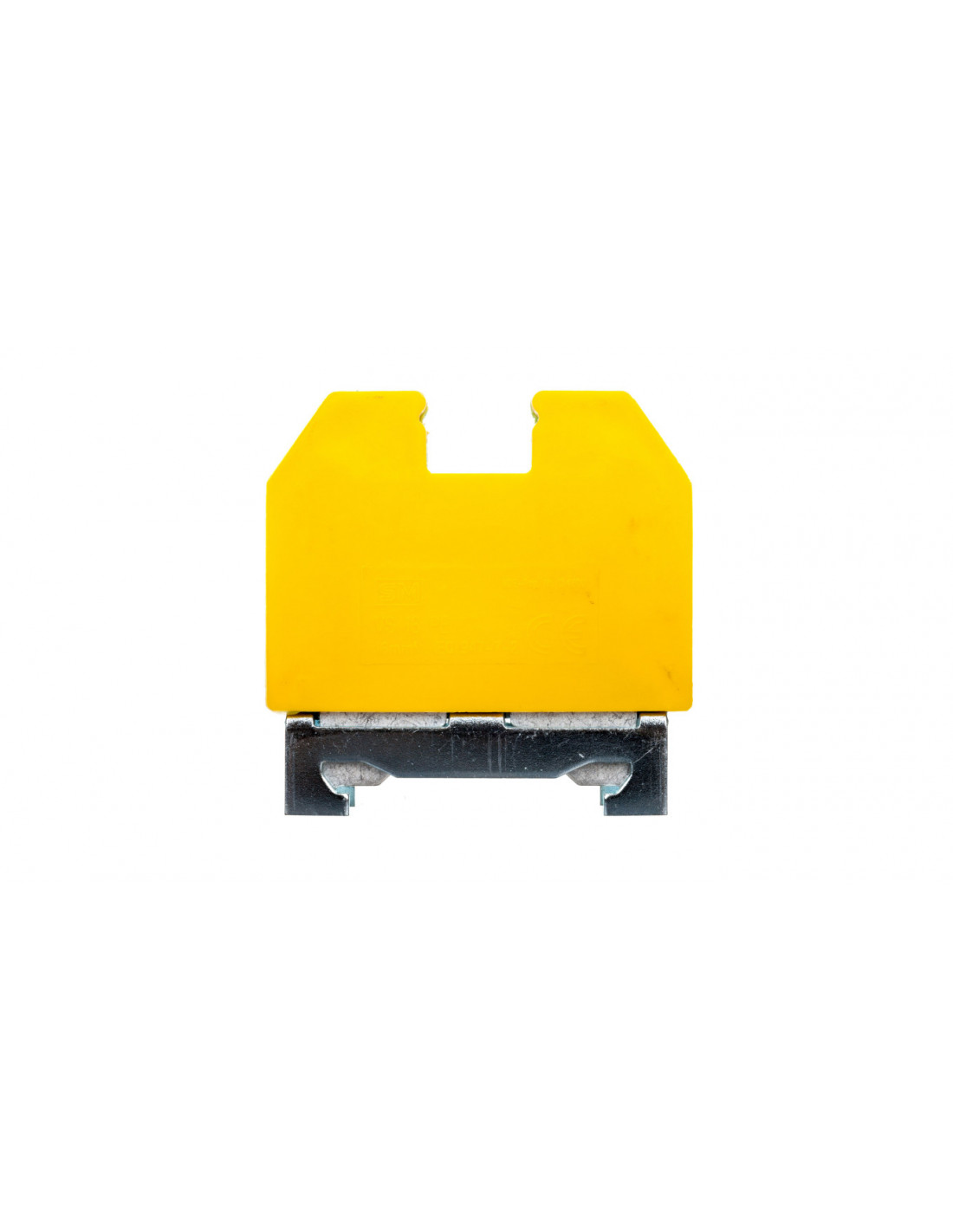

Ta złączka ochronna pochodzi z kolekcji SM marki ETI-Polam. Osprzęt posiada funkcję PEN. Klasa palności materiału izolacyjnego wg. UL 94 została oznaczona jako V0. Urządzenie posiada jeden poziom i dwa zaciski na piętro. Należy wykonać boczna pozycje połączenia. Klasa palności materiału izolacyjnego wg. UL 94 wynosi od 4 mm? do 16mm?. Takie same wartości wynosi przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej. Przekrój przyłączanego przewodu wielożyłowego wynosi od 6 mm? do 16 mm?. Materiałem izolacyjnym jest tworzywo termoplastyczne, które wykonano w kolorze zielono-żółtym. Dla połączenia elektrycznego 1 oraz 2 należy wykonać połączenie śrubowe. Producent zaleca montaż urządzenia na szynie DIN 35 mm. Wysokość przy najniższym sposobie montażu wynosi 55 mm. Długość urządzenia wynosi 53 mm, natomiast szerokość/ rozmiar rastra 12 mm. Zakres temperatur pracy wynosi między -40°C do 100°C. Urządzenie nie posiada wymaganej płytki zamykającej. Produkcją zajęła się polska marka ETI-Polam, która na naszym rynku znajduje się już prawie 20 lat.
- Producent: ETI-POLAM
- SKU: 1131-469AA-IT038
- Number referencyjny: 003901518
- Kod EAN: 5904722915916
- Długość [mm]: 53
- Ean: 5904722915916
- Funkcja PEN: Tak
- Jednostka: szt.
- Klasa palności materiału izolacyjnego wg. UL 94: V0
- Kod_producenta: 003901518
- Kolor: Zielono-żółty
- Liczba poziomów: 1
- Liczba zacisków na piętro: 2
- Pozycja połączenia: Z boku / boczny
- Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 16
- Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 4
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do: 16
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od: 4
- Przekrój przyłączanego przewodu wielożyłowego [mm2] do: 16
- Przekrój przyłączanego przewodu wielożyłowego [mm2] od: 6
- Rodzaj materiału izolującego: Tworzywo termoplastyczne
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
- Seria: SM
- Sposób montażu: Szyna montażowa DIN 35 mm
- Szerokość / rozmiar rastra [mm]: 12
- Wymagana płytka zamykająca: Nie
- Wysokość przy najniższym sposobie montażu [mm]: 55
- Zakres temperatur pracy [°C] do: 100
- Zakres temperatur pracy [°C] od: -40
