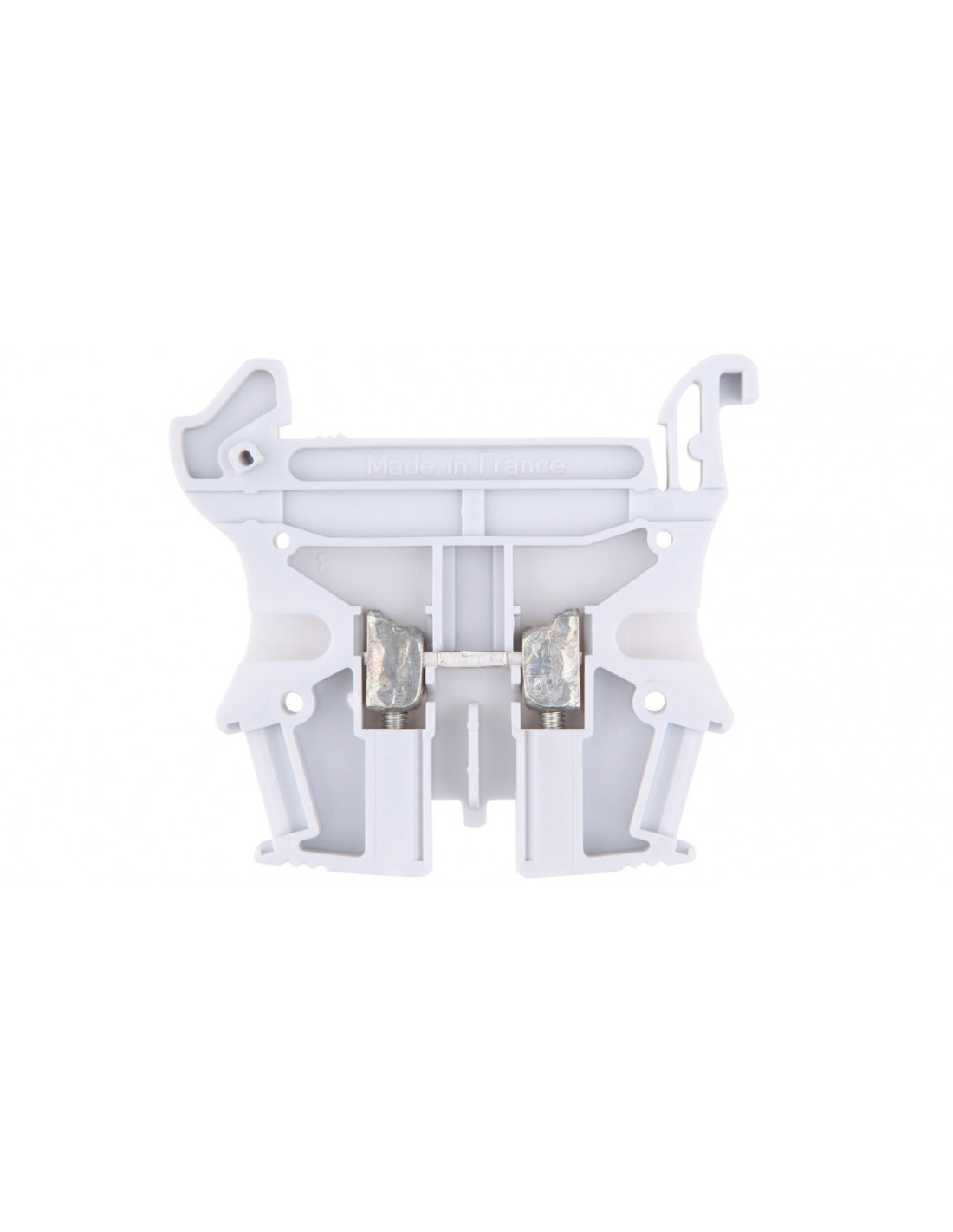

Prezentowana złączka pochodzi z serii Viking marki LEGRAND. Wykonano ją z bardzo trwałego tworzywa termoplastycznego w kolorze szarym. Złączka posiada jeden poziom i dwa zaciski na piętro. Napięcie znamionowe 1 osiąga 600, natomiast napięcie znamionowe 2 wynosi 800 V. Należy wykonać boczną pozycję połączenia. Przekrój przyłączanego przewodu jednodrutowego wynosi od 0,25 mm? do 4 mm?. Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej wynosi od 0,25 mm? do 4 mm?. Przekrój przyłączanego przewodu linkowego z końcówką tulejkową wynosi od 0,25 mm? do 2,5 mm?. Przekrój przyłączanego przewodu wielożyłowego wynosi od 0,25 mm? do 2,5 mm?. Do obwodu podłączymy go przy pomocy połączenia śrubowego. Złączkę zamontujemy na szynie DIN 35 mm. Klasa palności materiału izolacyjnego wg. UL 94 została oznaczona jako V2. Wysokość przy najniższym sposobie montażu wynosi 46,4 mm, szerokość / rozmiar rastra wynosi 5 mm, a długość 52,2 mm. Wymagana jest płytka zamykająca, bowiem złączka jest wykonana w wersji przeciwwybuchowej „EEx e”. Produkcją zajął się LEGRAND, który od wielu lat jest liderem na wymagającym rynku osprzętu elektroinstalacyjnego.
- Producent: LEGRAND
- SKU: 1131-469AA-FA041
- Number referencyjny: 037160
- Kod EAN: 3245060371609
- Długość [mm]: 52.2
- Ean: 3245060371609
- Jednostka: szt.
- Klasa palności materiału izolacyjnego wg. UL 94: V2
- Kod_producenta: 037160
- Kolor: Szary
- Liczba poziomów: 1
- Liczba zacisków na piętro: 2
- Napięcie znamionowe [V]: 800
- Pozycja połączenia: Z boku / boczny
- Prąd znamionowy In [A]: 24
- Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 4
- Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 0.25
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do: 4
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od: 0.25
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do: 2.5
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od: 0.25
- Przekrój przyłączanego przewodu wielożyłowego [mm2] do: 2.5
- Przekrój przyłączanego przewodu wielożyłowego [mm2] od: 0.25
- Rodzaj materiału izolującego: Tworzywo termoplastyczne
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Seria: VIKING
- Sposób montażu: Szyna montażowa DIN 35 mm
- Szerokość / rozmiar rastra [mm]: 5
- Wersja przeciwwybuchowa „EEx e”: Tak
- Wewnętrzne piętra zmostkowane: Nie
- Wymagana płytka zamykająca: Tak
- Wysokość przy najniższym sposobie montażu [mm]: 46.4000
