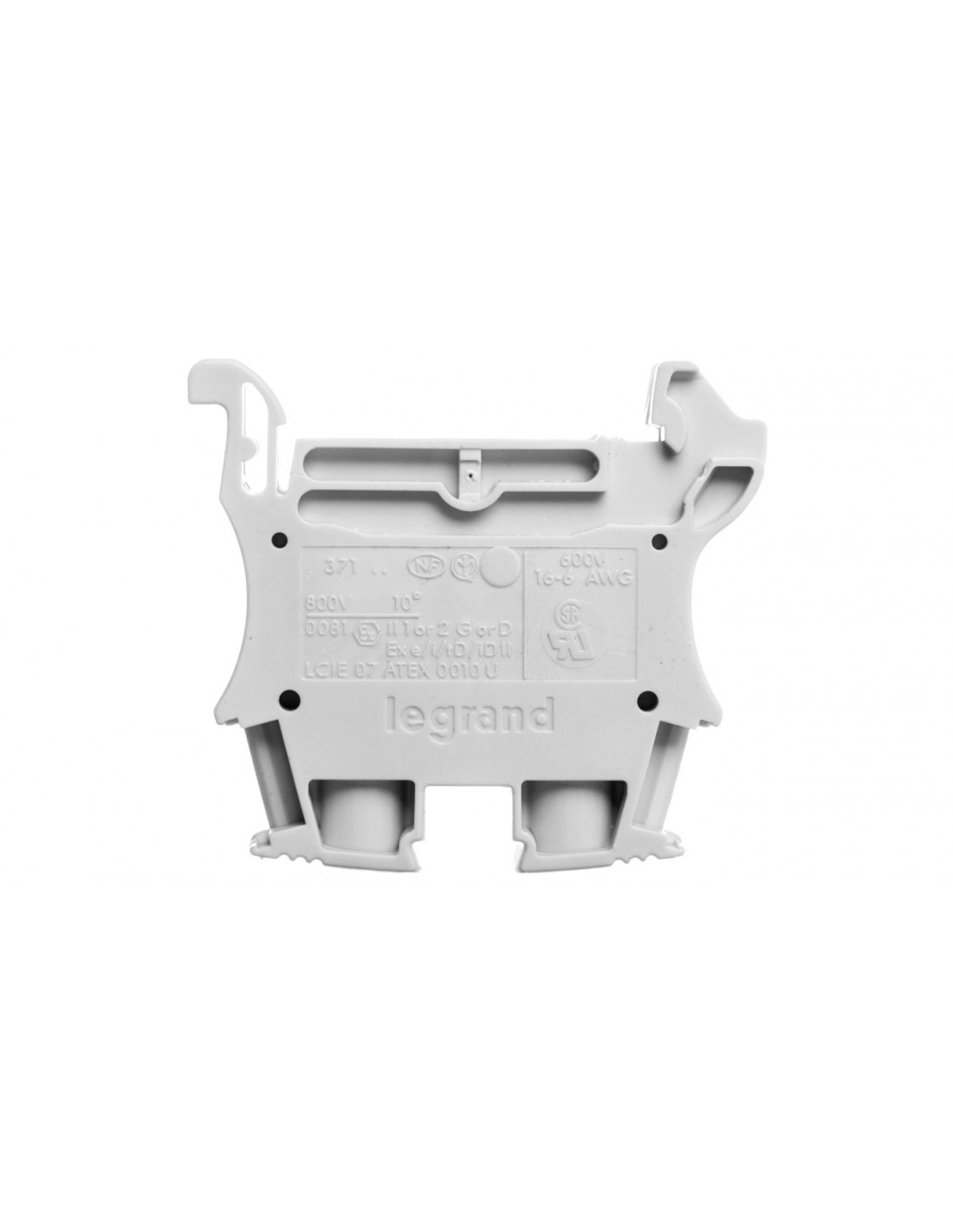

Prezentowana złączka szynowa została wykonana z najlepszej jakości tworzywa termoplastycznego w kolorze szarym. Złączka posiada jeden poziom i dwa zaciski na piętro, natomiast napięcie znamionowe wynosi 800 V. Należy wykonać boczną pozycję połączenia. Przekrój przyłączanego przewodu jednodrutowego wynosi od 1,5 mm? do 16 mm?. Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej wynosi od 1,5 mm? do 16 mm?. Przekrój przyłączanego przewodu linkowego z końcówką tulejkową wynosi od 2,5 mm? do 10 mm?. Przekrój przyłączanego przewodu wielożyłowego wynosi od 2,5 mm? do 10 mm?. Do obwodu podłączymy go przy pomocy połączenia śrubowego. Prąd znamionowy In jest równy 57 A. Złączkę zamontujemy na szynie DIN 35 mm. Klasa palności materiału izolacyjnego wg. UL 94 została oznaczona jako V2. Wysokość przy najniższym sposobie montażu wynosi 46,4 mm, szerokość do rozmiaru rastra wynosi 10 mm, a długość 52,2 mm. Wytworzył go LEGRAND, który ekspertem w zakresie produktów i systemów instalacji elektrycznych oraz sieci informatycznych w budownictwie mieszkaniowym, komercyjnym i przemysłowym. Osprzęt jest wielokrotnie testowany i przechodzi wiele prób jakości nim wejdzie do sprzedaży.
- Producent: LEGRAND
- SKU: 1131-531AA-FA079
- Number referencyjny: 037163
- Kod EAN: 3245060371630
- Długość [mm]: 52.2
- Ean: 3245060371630
- Jednostka: szt.
- Klasa palności materiału izolacyjnego wg. UL 94: V2
- Kod_producenta: 037163
- Kolor: Szary
- Liczba poziomów: 1
- Liczba zacisków na piętro: 2
- Napięcie znamionowe [V]: 800
- Pozycja połączenia: Z boku / boczny
- Prąd znamionowy In [A]: 57
- Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 16
- Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 1.5
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do: 16
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od: 1.5
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do: 10
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od: 2.5
- Przekrój przyłączanego przewodu wielożyłowego [mm2] do: 10
- Przekrój przyłączanego przewodu wielożyłowego [mm2] od: 2.5
- Rodzaj materiału izolującego: Tworzywo termoplastyczne
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Seria: VIKING
- Sposób montażu: Szyna montażowa DIN 35 mm
- Szerokość / rozmiar rastra [mm]: 10
- Wersja przeciwwybuchowa „EEx e”: Tak
- Wewnętrzne piętra zmostkowane: Nie
- Wymagana płytka zamykająca: Tak
- Wysokość przy najniższym sposobie montażu [mm]: 46.4000
