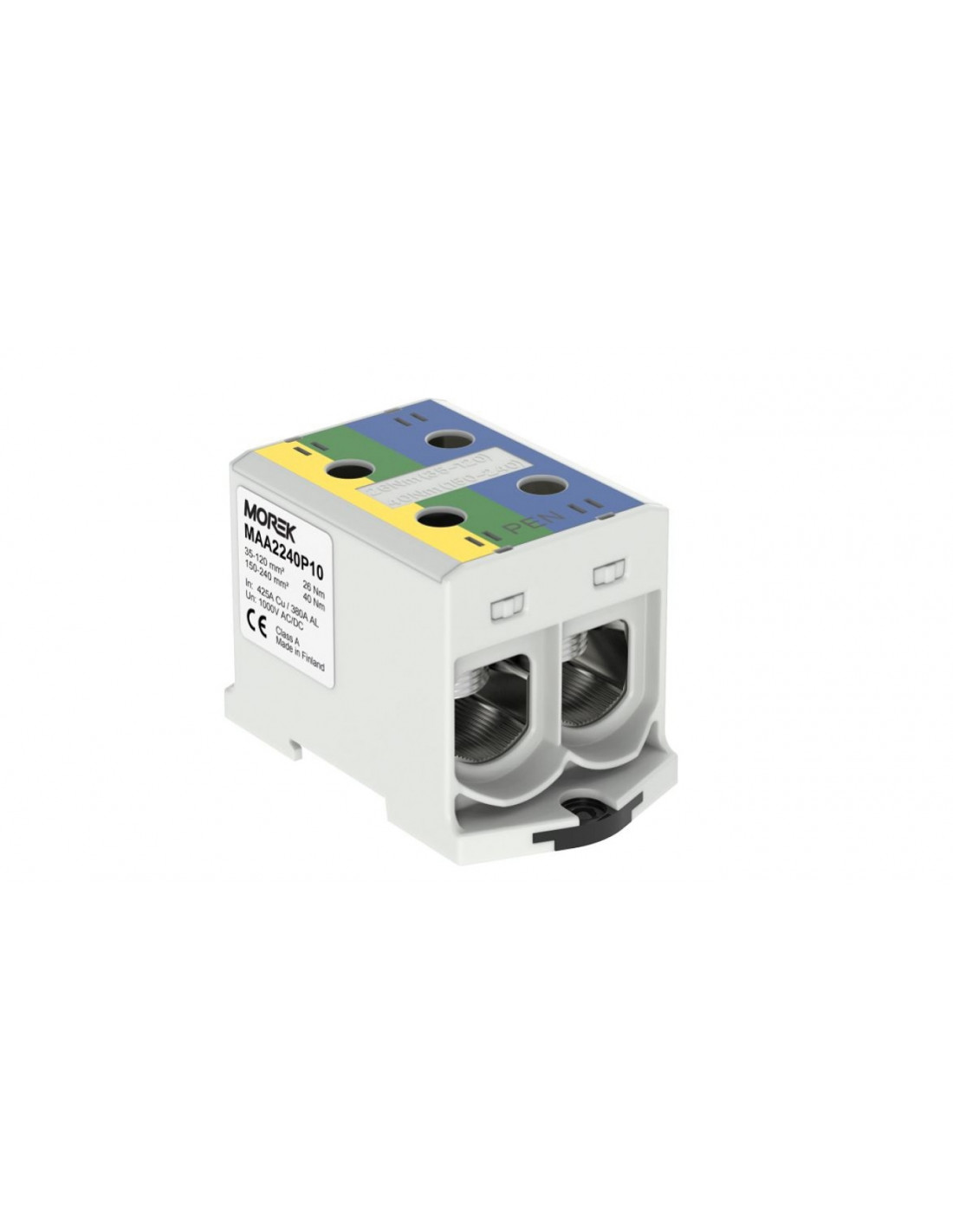

Złącza OTL-PEN firmy MOREK przeznaczone są do instalacji TN-C-S. Zastosowanie w zaciskach kolorów żółto-zielonego oraz niebieskiego znacząco ułatwia uporządkowanie instalacji elektrycznej rozdzielnicy, pozwalając na jednoznaczne określenie i oznakowanie punktu podziału przewodu neutralno-ochronnego PEN na oddzielnie przewody N i PE, czyli na zmianę konfiguracji sieci z TN-C na TN-C-S. Jednocześnie złącza OTL-PEN zachowują wszystkie dotychczasowe zalety serii OTL : napięcie znamionowe 1000 V AC/DC, współpraca z przewodami AL/CU każdego typu, klasa palności obudowy UL94 V0, klasa zwarciowa A. Szybki i łatwy montaż na szynie DIN umożliwia zastosowanie w zaciskach mechanizmu montażowego ClickSet™. Alternatywnym sposobem montażu złączek jest zastosowanie śrub. Złącza OTL-PEN dostępne są w czterech przekrojach: 50 mm 2 , 95 mm 2 , 150 mm 2 i 240 mm 2 .
Podstawą dla wszystkich naszych urządzeń uziemiających są wysokiej jakości materiały i bezpieczeństwo produktu. Zaciski są wykonane w zgodzie z normami EN 60947-7-1:2009, EN 61238:2003.
- Producent: MOREK
- SKU: 0001-00014-99094
- Number referencyjny: MAA2240P10
- Kod EAN: 4744397033338
- CN: 85369010
- Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 35
- Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 240
- Przekrój przyłączanego przewodu wielożyłowego [mm2] do: 240
- Przekrój przyłączanego przewodu wielożyłowego [mm2] od: 35
- Długość [mm]: 106
- Napięcie znamionowe [V]: 1000
- Zakres temperatur pracy [°C]: 80
- Przekrój przyłączanego przewodu jednodrutowego [mm2]: 240
- Przekrój przyłączanego przewodu wielożyłowego [mm2]: 240
- Rodzaj materiału izolacyjnego: Tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego zgodna z UL94: V0
- Wewnętrzne piętra zmostkowane: Tak
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
- Pozycja połączenia: Z boku / boczny
- Wymagana płytka zamykająca: Nie
- Materiał elementu izolacyjnego: Tworzywo termoplastyczne
- Prąd znamionowy In [A]: 425
- Liczba zacisków na poziom: 2
- Liczba poziomów: 1
- Szerokość / rozmiar rastra [mm]: 60
- Wysokość przy najniższym sposobie montażu [mm]: 65
