Złącza OTL są złączami uniwersalnymi zarówno pod kątem aplikacji ( energetyka, przemysł, instalacje mieszkaniowe ), jak i pod kątem materiału, z jakiego wykonana jest żyła przewodu ( drut lub linka, przewody sektorowe sztywne i wielodrutowe ). Dzięki specjalnej technologii ocynowania umożliwiają wygodne i bezpieczne podłączenie przewodów wykonanych zarówno z miedzi jak również z aluminium, bez potrzeby stosowania jakichkolwiek adapterów Cu/Al, specjalnych końcówek bimetalicznych i innych. Przewody są podłączane bezpośrednio do zacisków, a specjalna pasta kontaktowa aplikowana już na etapie produkcji zapewnia ochronę miejsca styku elektrycznego, a ponadto sprawia, że zaciski OTL są gotowe do użytku natychmiast po wyjęciu z opakowania. Uniwersalność zastosowania gwarantuje napięcie znamionowe do 1 000V AC/DC, natomiast obudowa z materiału w klasie palności V0 ( zgodnie z UL94 ) czyni te złącza bezpieczne w eksploatacji. Co jednak najistotniejsze, złącza OTL są przystosowane do wszystkich aplikacji przemysłowych, dzięki rygorystycznym testom na zgodność ze standardami IEC/EN 60947 oraz przede wszystkim IEC/EN 61238-1:2003. Każda złączka OTL przechodzi testy mechaniczne i rygorystyczne testy obciążeniowe i zwarciowe, czego wynikiem jest uzyskanie tzw. klasy zwarciowej A ( Class A ). Oznacza to, że złącza nadają się do aplikacji, gdzie występuje rozdział mocy oraz tam, gdzie zaciski wykorzystywane są jako główne zaciski zasilające w instalacjach narażonych na przeciążenia prądowe i zwarcia. Zgodnie z obowiązującymi przepisami, każde złącze elektryczne pełniące funkcję złącza głównego ( zasilającego ) czy też rozdzielczego musi być klasyfikowane zwarciowo i nosić oznaczenie Klasa A.
Główne dane techniczne serii złącz uniwersalnych OTL:
· Testowana zwarciowo Klasa zwarciowa A ( Class A ) możliwość zastosowania przed zabezpieczeniami.
· Certyfikat EN 61238 potwierdzający możliwość stosowania z przewodami miedzianymi i aluminiowymi
· Klasy palności V0 zgodnie z UL94
· Napięcie znamionowe: 1000V AC/DC
· Zgodność z normami EN 60947, EN 61238, certyfikat FI
· Największy zakres przekrojów znamionowych od 16mm2 do 300mm2
· Dostępne wersje kolorystyczne: szary, niebieski, żółto-zielony, czerwony, niebieski

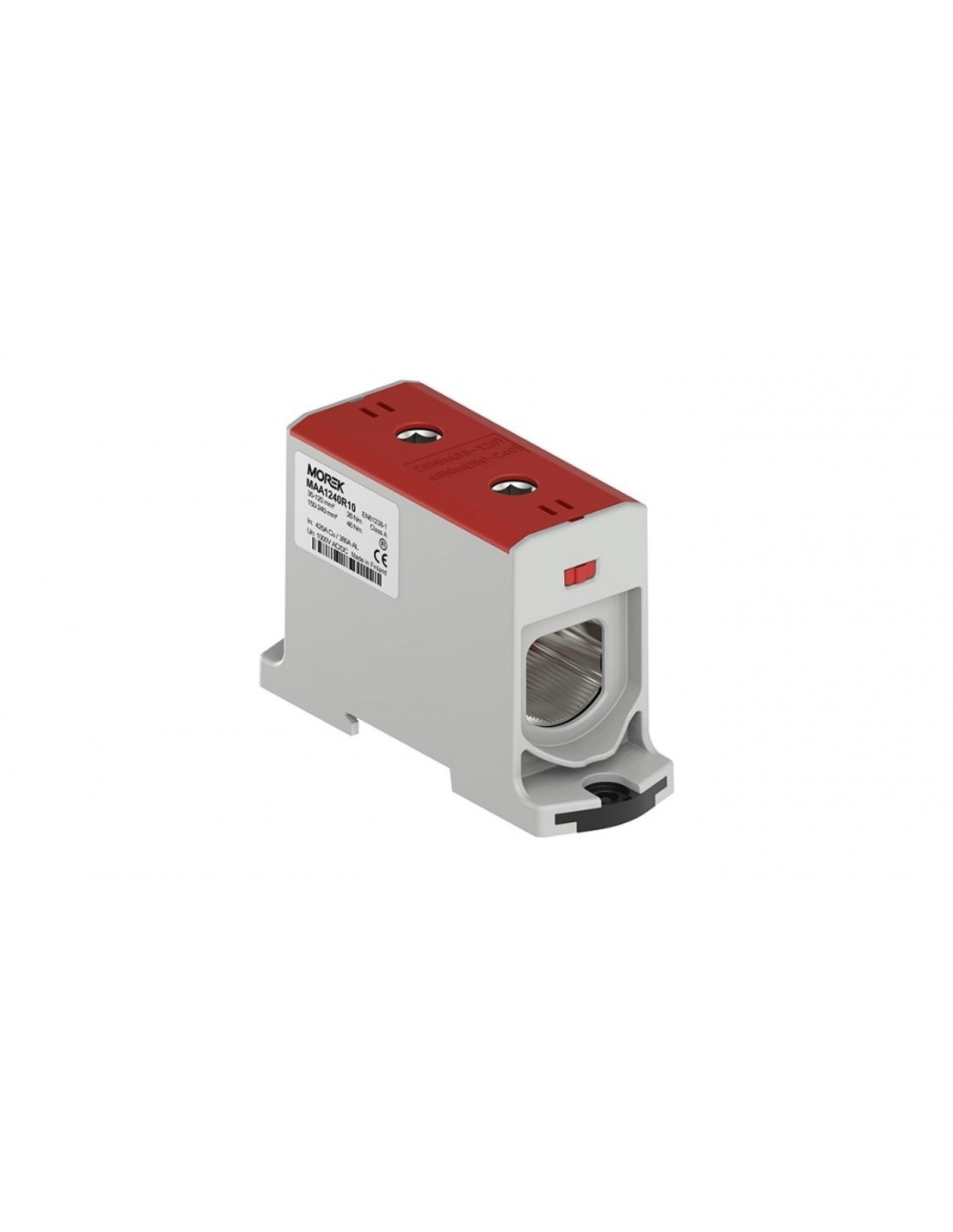

- Producent: MOREK
- SKU: 0001-00016-92916
- Number referencyjny: MAA1240R10
- Kod EAN: 4744397034380
- CN: 85369010
- Kolor: Czerwony
- Rodzaj materiału izolującego: Tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego wg. UL 94: V0
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Pozycja połączenia: Z boku / boczny
- Wymagana płytka zamykająca: Nie
- Materiał elementu izolacyjnego: Tworzywo termoplastyczne
- Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 35
- Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 240
- Długość [mm]: 106
- Napięcie znamionowe [V]: 1000
- Zakres temperatur pracy [°C]: 80
- Przekrój przyłączanego przewodu jednodrutowego [mm2]: 240
- Prąd znamionowy In [A]: 425
- Liczba poziomów: 1
- Szerokość / rozmiar rastra [mm]: 37
- Wysokość przy najniższym sposobie montażu [mm]: 65
