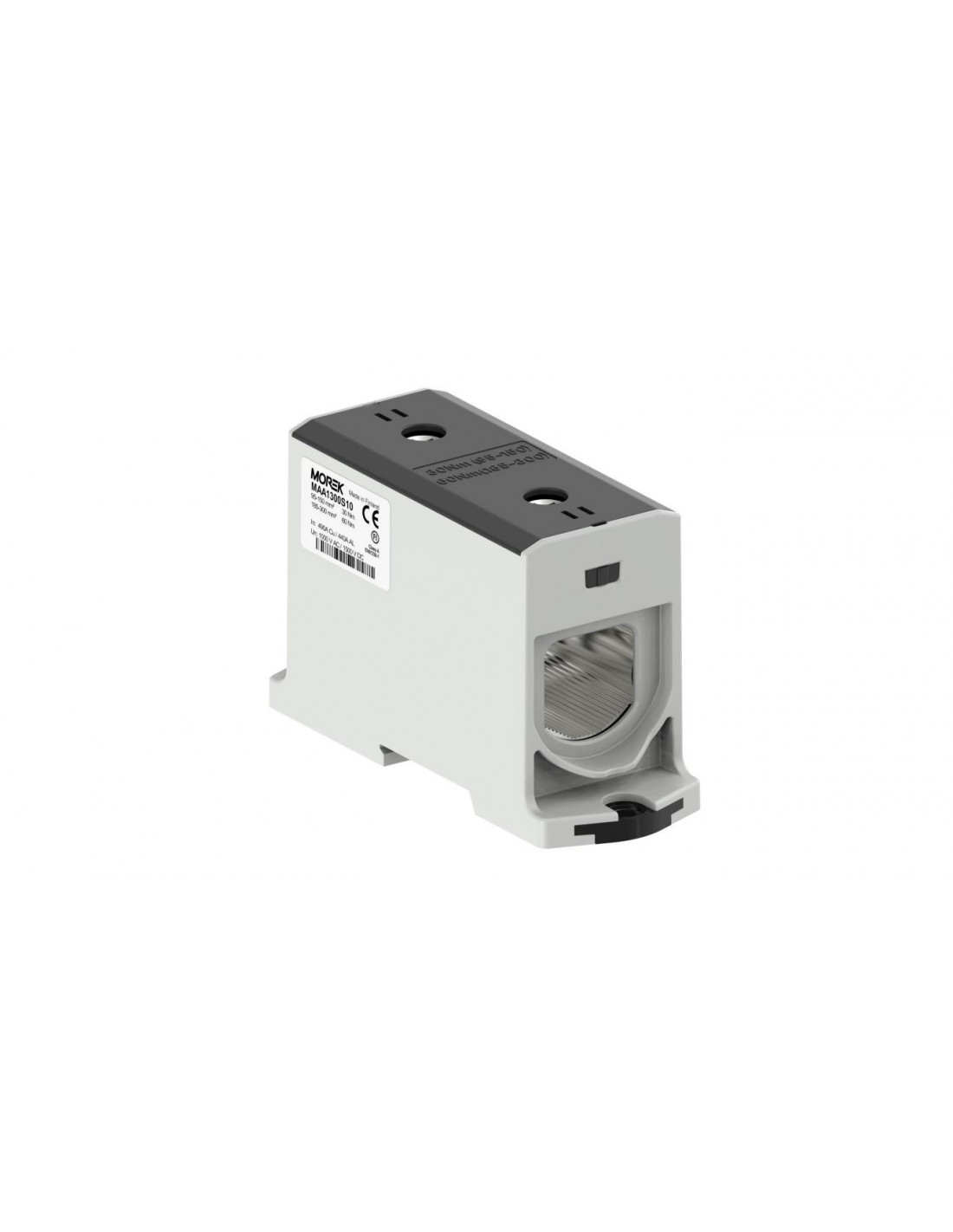

Złączka OTL300 czarny Al/Cu 1x95-300mm2 1000 V AC / 1500 V DC Zacisk uniwersalny MAA1300S10

Złącza OTL są złączami uniwersalnymi zarówno pod kątem aplikacji ( energetyka, przemysł, instalacje mieszkaniowe ), jak i pod kątem materiału, z jakiego wykonana jest żyła przewodu ( drut lub linka, przewody sektorowe sztywne i wielodrutowe ). Dzięki specjalnej technologii ocynowania umożliwiają wygodne i bezpieczne podłączenie przewodów wykonanych zarówno z miedzi jak również z aluminium, bez potrzeby stosowania jakichkolwiek adapterów Cu/Al, specjalnych końcówek bimetalicznych i innych. Przewody są podłączane bezpośrednio do zacisków, a specjalna pasta kontaktowa aplikowana już na etapie produkcji zapewnia ochronę miejsca styku elektrycznego, a ponadto sprawia, że zaciski OTL są gotowe do użytku natychmiast po wyjęciu z opakowania. Uniwersalność zastosowania gwarantuje napięcie znamionowe do 1 000V AC/DC, natomiast obudowa z materiału w klasie palności V0 ( zgodnie z UL94 ) czyni te złącza bezpieczne w eksploatacji. Co jednak najistotniejsze, złącza OTL są przystosowane do wszystkich aplikacji przemysłowych, dzięki rygorystycznym testom na zgodność ze standardami IEC/EN 60947 oraz przede wszystkim IEC/EN 61238-1:2003. Każda złączka OTL przechodzi testy mechaniczne i rygorystyczne testy obciążeniowe i zwarciowe, czego wynikiem jest uzyskanie tzw. klasy zwarciowej A ( Class A ). Oznacza to, że złącza nadają się do aplikacji, gdzie występuje rozdział mocy oraz tam, gdzie zaciski wykorzystywane są jako główne zaciski zasilające w instalacjach narażonych na przeciążenia prądowe i zwarcia. Zgodnie z obowiązującymi przepisami, każde złącze elektryczne pełniące funkcję złącza głównego ( zasilającego ) czy też rozdzielczego musi być klasyfikowane zwarciowo i nosić oznaczenie Klasa A.



Główne dane techniczne serii złącz uniwersalnych OTL:

· Testowana zwarciowo Klasa zwarciowa A ( Class A ) możliwość zastosowania przed zabezpieczeniami.

· Certyfikat EN 61238 potwierdzający możliwość stosowania z przewodami miedzianymi i aluminiowymi

· Klasy palności V0 zgodnie z UL94

· Napięcie znamionowe: 1000V AC/DC

· Zgodność z normami EN 60947, EN 61238, certyfikat FI

· Największy zakres przekrojów znamionowych od 16mm2 do 300mm2

· Dostępne wersje kolorystyczne: szary, niebieski, żółto-zielony, czerwony, niebieski

• Producent: MOREK
• SKU: 0001-00018-17924
• Number referencyjny: MAA1300S10
• Kod EAN: 4744397035431
• Kolor: Czarny
• Rodzaj materiału izolacyjnego: Tworzywo termoplastyczne
• Klasa palności materiału izolacyjnego zgodna z UL94: V0
• Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
• Pozycja połączenia: Z boku / boczny
• Materiał elementu izolacyjnego : Tworzywo termoplastyczne
• Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 95
• Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 300
• Długość [mm]: 106
• Napięcie znamionowe [V]: 1500
• Zakres temperatur pracy [°C]: 80
• Przekrój przyłączanego przewodu jednodrutowego [mm2]: 300
• Prąd znamionowy In [A]: 490
• Liczba poziomów: 1
• Szerokość / rozmiar rastra [mm]: 44
• Wysokość przy najniższym sposobie montażu [mm]: 71
