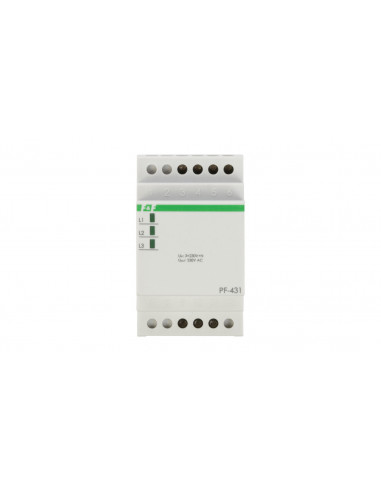

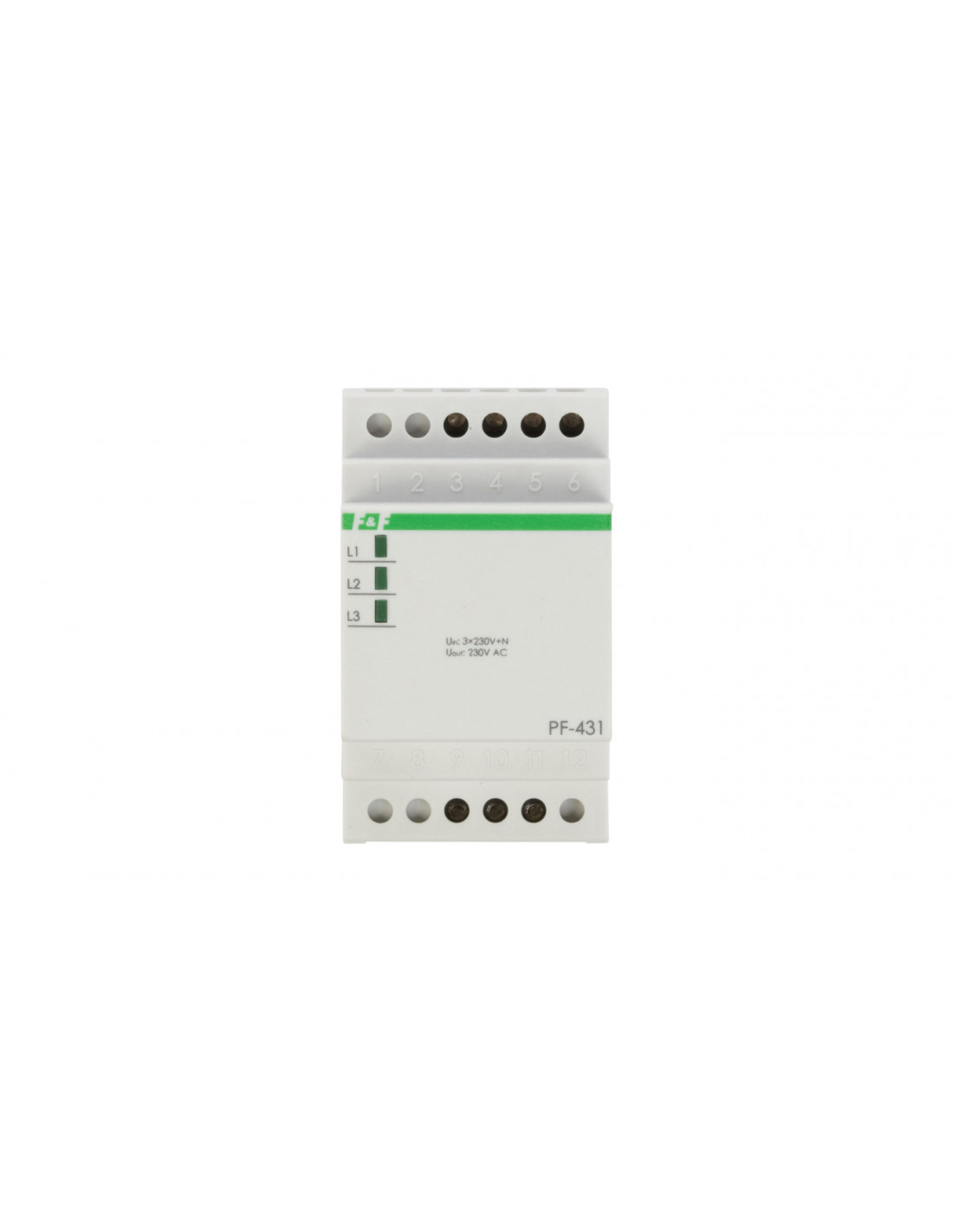

Automatyczny przełącznik faz jest stosowany aby odbiornikowi jednofazowemu zapewnić ciągłość zasilania. Do automatu przyłączone są trzy fazy.Układ elektroniczny przełącznika wybiera która faza zostanie podana na wyjściu przełącznika. Układ ten kontroluje napięcia przyłączonych faz - sprawdzenie czy napięcie nie jest niższe niż 195V. Faza, która spełnia podane kryterium znajduje się na wyjściu przełącznika z tym, że faza L1 jest fazą priorytetową.To znaczy, że jeśli spełnia kryterium, jest stale podawana na wyjście do odbiornika. Dopiero gdy jej parametry spadną (napięcie poniżej 190V lub zanik napięcia) układ przełączy wyjście z fazy L1 na fazę L2 pod warunkiem, że jej parametry będą prawidłowe. Jeśli L2 także ma nieprawidłowe napięcie, nastąpi przełączenie na fazę L3. W przypadku powrotu prawidłowych parametrów w fazie L1 napięcie zostanie przełączone do pierwotnej pozycji czyli do fazy L1. Każda faza ma sygnalizację diodową; świecenie diody oznacza aktywną fazę podaną na wyjściu. Pomiar napięcia odbywa się z dokładnością do +/- 1%. Maksymalny prąd obciążenia w kategorii AC1 wynosi 16A (elementem wykonawczym jest przekaźnik). Czas przełączenia nie przekracza 0,3s. Szerokość przełącznika to 3 moduły. Przełącznik mocowany jest na typowej szynie 35mm. Przełącznik nie nadaje się do współpracy z agregatami prądotwórczymi.
- Producent: F&F
- SKU: 0918-41100-YY001
- Number referencyjny: PF-431
- Kod EAN: 5908312594024
- EAN: 5908312594024
- Głębokość wbudowania [mm]: 65
- Jednostka: szt.
- Kod_producenta: PF-431
- Liczba styków przełącznych: 1
- Maksymalna moc łączeniowa (styki sterowania) [VA]: 3680
- Maksymalna zwłoka czasowa rozłączania [ms]: 800
- Maksymalne napięcie (styki kontroli) [V]: 250
- Maksymalny prąd ciągły [A]: 16
- Napięcie znamionowe [V] 2: 230
- Prąd znamionowy (styki kontroli) [A]: 16
- Rodzaj napięcia: AC
- Seria: PF
- Sposób montażu: Szyna DIN
- Stopień ochrony (IP): IP20
- Szerokość wyrażona liczbą modułów: 3
- Zakres prądu zadziałania [A] od: 16
- Zakres prądu znamionowego Iu [A] od: 16
