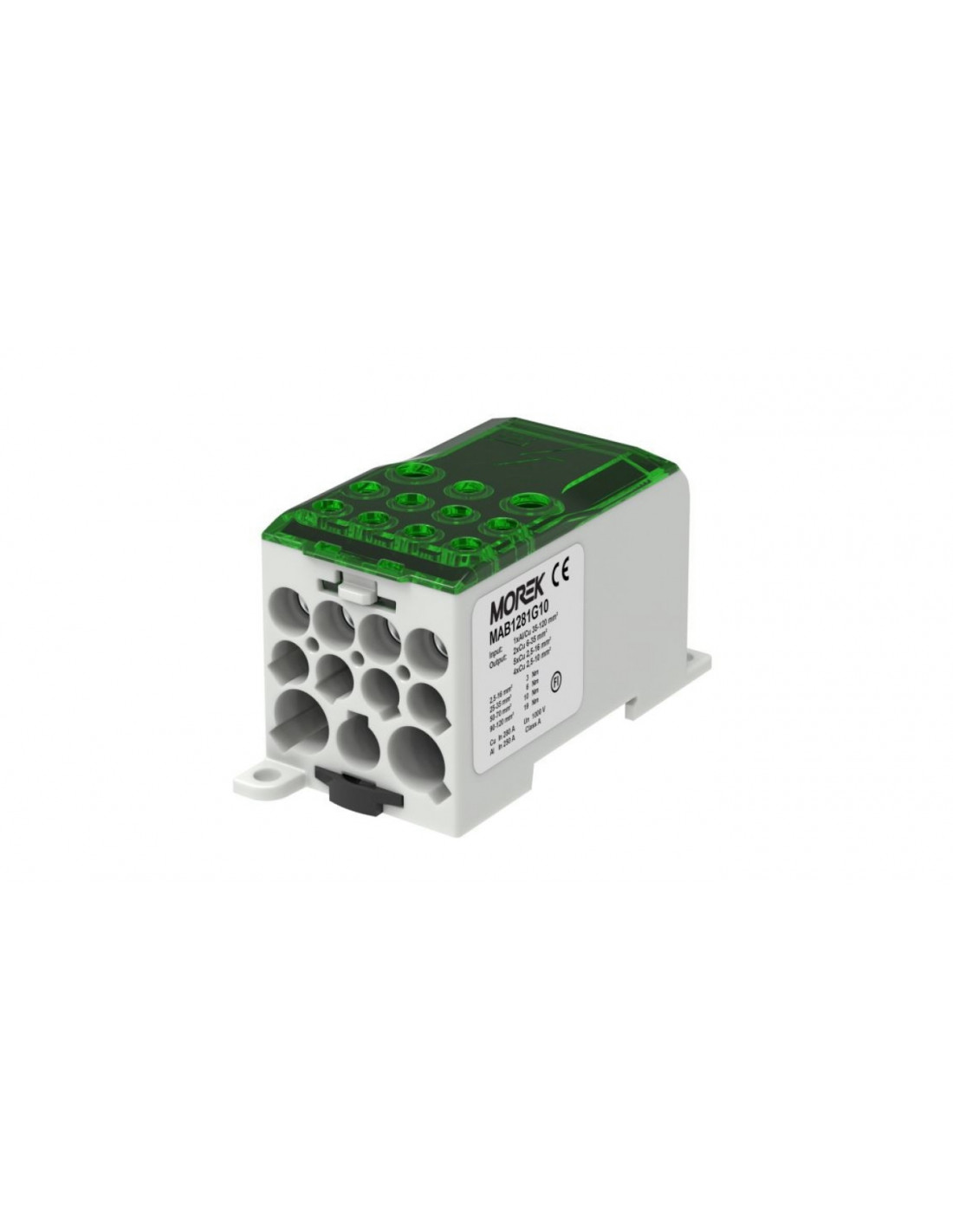

Blok dystrybucyjny - rozdzielczy OJL280A zielony we: 1xAl/Cu 35-120 wy: 2x6-35mm2/5x2,5-16mm2/ 4x2,5-10mm2 1000V MAB1281

Bloki rozdzielcze OJL firmy MOREK przeznaczone są do rozdzielania przewodów o większym przekroju na kilka mniejszych.

Bloki OJL występują w 9 standardowych wersjach o nominalnym przekroju przyłączeniowym:

OJL135A - 35 mm² Al/Cu

OJL200A - 70 mm² Al/Cu

OJL280A - 120 mm² Al/Cu

OJL400A - 240 mm² Al/Cu

Bloki z oznaczeniem AF i AFS są przeznaczone do podłączania (wejścia) elastycznych szyn zbiorczych MOFLEX 10 x 25 mm lub kilku szyn 1 x 25 mm.

Śruby dokręcane są za pomocą klucza sześciokątnego. Bloki mogą być mocowane na standardowej szynie DIN lub za pomocą śrub na litej powierzchni płaskiej. W modelach AS i AFS możliwe jest plombowanie pokrywy.

Wszystkie typy bloków z serii OJL mogą być użytkowane przy napięciu znamionowym do 1000V AC/DC. Klasa A - certyfikowane zgodnie z normami EN 61238-1 oraz EN 60947-7-1.

Zastosowany materiał - cynowane aluminium, poliamid PA66. Temperatura pracy (°C) 80. Obudowa dla wszystkich typów konstrukcji ma stopień ochrony IP20

• Producent: MOREK
• SKU: 0001-00012-75292
• Number referencyjny: MAB1281G10
• Kod EAN: 4744397018892
• CN: 85369010
• Sposób montażu: Szyna DIN / śruba
• Rodzaj połączenia: Połączenie śrubowe
• Osłona izolacyjna przed dotykiem: Tak
• Wysokość [mm]: 51
• Głębokość [mm]: 97
• Szerokość [mm]: 44,4
• Liczba biegunów: 1
• Prąd znamionowy [A]: 280
• Łączna liczba podłączeń: 12
• Liczba podłączeń 10 mm2: 4
• Liczba podłączeń 16 mm2: 5
• Liczba podłączeń > 25 mm2: 3
