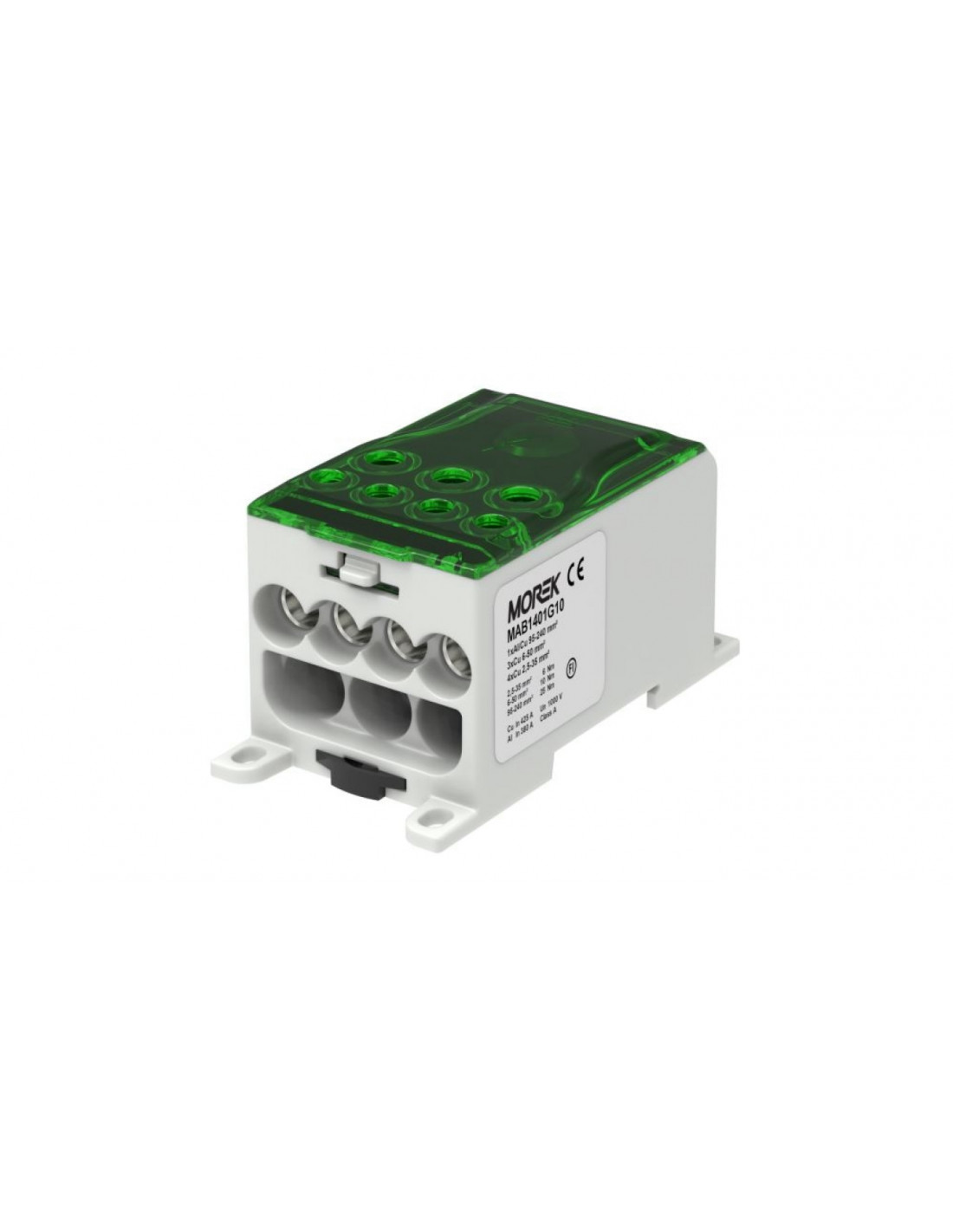

Bloki rozdzielcze OJL firmy MOREK przeznaczone są do rozdzielania przewodów o większym przekroju na kilka mniejszych.
Bloki OJL występują w 9 standardowych wersjach o nominalnym przekroju przyłączeniowym:
OJL135A - 35 mm² Al/Cu
OJL200A - 70 mm² Al/Cu
OJL280A - 120 mm² Al/Cu
OJL400A - 240 mm² Al/Cu
Bloki z oznaczeniem AF i AFS są przeznaczone do podłączania (wejścia) elastycznych szyn zbiorczych MOFLEX 10 x 25 mm lub kilku szyn 1 x 25 mm.
Śruby dokręcane są za pomocą klucza sześciokątnego. Bloki mogą być mocowane na standardowej szynie DIN lub za pomocą śrub na litej powierzchni płaskiej. W modelach AS i AFS możliwe jest plombowanie pokrywy.
Wszystkie typy bloków z serii OJL mogą być użytkowane przy napięciu znamionowym do 1000V AC/DC. Klasa A - certyfikowane zgodnie z normami EN 61238-1 oraz EN 60947-7-1.
Zastosowany materiał - cynowane aluminium, poliamid PA66. Temperatura pracy (°C) 80. Obudowa dla wszystkich typów konstrukcji ma stopień ochrony IP20
- Producent: MOREK
- SKU: 0001-00012-77164
- Number referencyjny: MAB1401G10
- Kod EAN: 4744397018915
- CN: 85369010
- Szerokość [mm]: 51,4
- Liczba podłączeń > 25 mm2: 8
- Łączna liczba podłączeń: 8
- Prąd znamionowy [A]: 425
- Liczba biegunów: 1
- Osłona izolacyjna przed dotykiem: Tak
- Sposób montażu: Szyna DIN / śruba
- Głębokość [mm]: 100,3
- Wysokość [mm]: 51,2
