Charakterystyka:
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

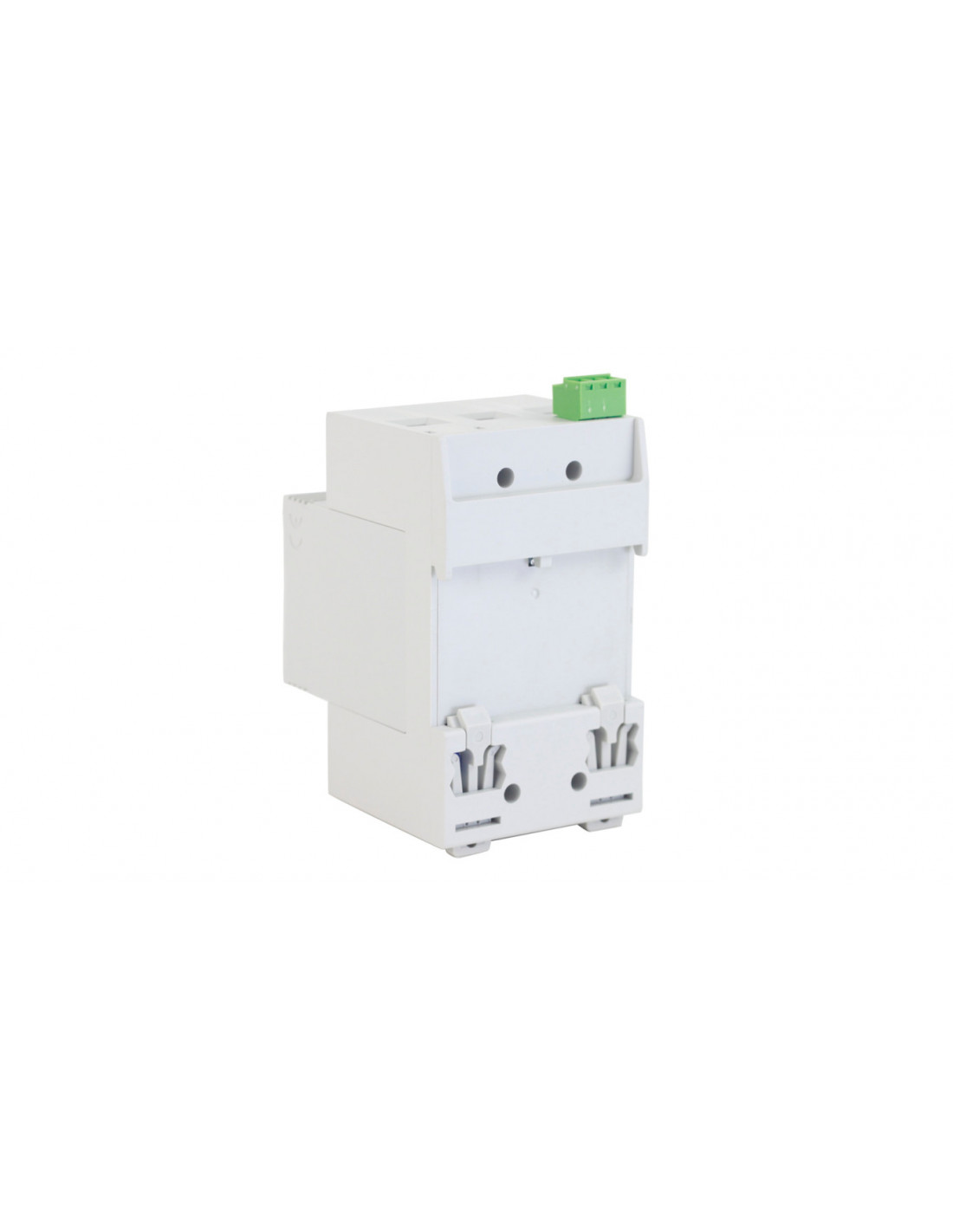

Ochronnik typu 2 (klasa C) DC znajduje zastosowanie w systemach fotowoltaicznych.
Ochrona systemów fotowoltaicznych PV i instalacji solarnych przed przepięciami łączeniowymi, pochodzącymi od wyładowań atmosferycznych pośrednich lub bezpośrednich. SPD badane indukowanym prądem udarowym In (8/20 μs).
Znamionowy prąd wyładowczy 8/20µs (In)
20kA
Maksymalny prąd wyładowczy (Imax)
40kA
Napięciowy poziom ochrony (Up)
≤3.8kV
Napięcie znamionowe DC (Un)
1000V
Największe napięcie trwałej pracy DC (Uc)
1200V
Czas zadziałania (TA)
≤25ns
Dopuszczalna wilgotność (Rh)
≤95%
Rezystancja izolacji (Risol)
>10³MΩ
Maksymalny dodatkowy bezpiecznik
125A gL
Częstotliwość (f)
50 ~ 60Hz
Prąd upływu
<0.1mA
Przekrój przyłączanych przewodów
4 ~ 25mm²
Materiał obudowy
PA6-V0
Wskaźnik stanu wkładki
optyczny
Montaż
szyna TH35
Zakres temperatur pracy (Tu)
-40°C ~ +70°C
Stopień ochrony
IP20
- Producent: ELS POLSKA Sp. z o.o.
- SKU: 0001-00015-19671
- Number referencyjny: ELPV3-1000
- Kod EAN: 5903263680192
