Seria RST Solar do ochrony fotowoltaicznych systemów zasilania dostępna jest w postaci ograniczników typu 1+2 oraz typu 2. Produkty dedykowana są dla instalacji o napięciu Ucpv do 1000 V. Ograniczniki wykonane są w obudowach z wymiennymi modułami ochronnymi, w konfiguracji Y, z sumującym elementem iskiernikowym (GDT), który eliminuje prąd upływu I PE . Taka konfiguracja zapewnia bardzo wysoką trwałość całego układu i skuteczną ochroną zabezpieczanych urządzeń systemu PV.

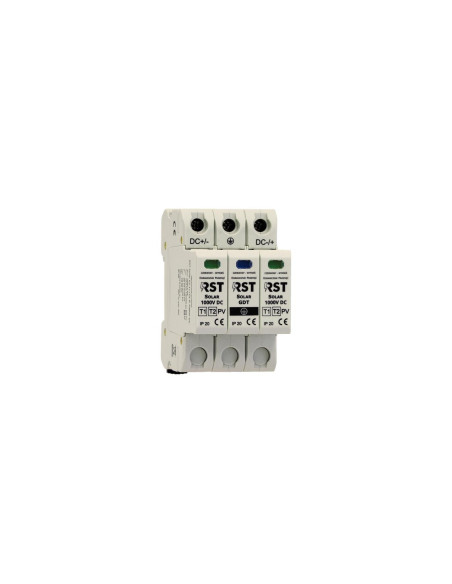

RST Solar PV T1+T2 G 1000V DC

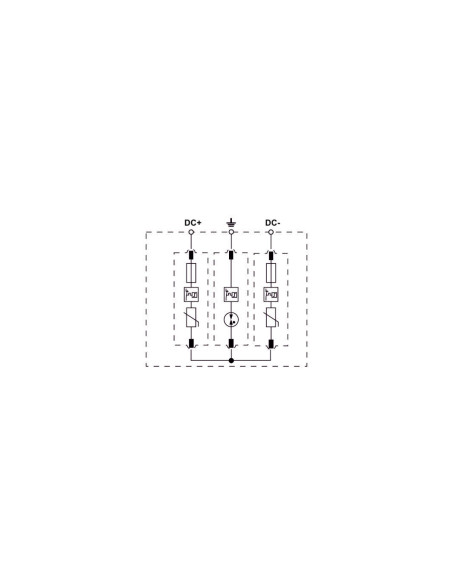

Ogranicznik przepięć typu 1+2 do ochrony obwodów stałoprądowych instalacji fotowoltaicznych o napięciu do 1000 V DC. Konfiguracja trójmodułowa typu Y z iskiernikiem GDT względem zacisku uziemiającego. Budowa tego typu, całkowicie ogranicza prąd upływu do PE. Odpowiedni dla wszelkiego rodzaju instalacji, także tych, w których LPS jest bezpośrednio połączony z konstrukcją paneli PV. Chroni przed prądami pioruna I total (10/350 µs) o wartościach szczytowych do 12,5 kA.
Właściwości:
- zastosowanie: ochrona przed częściowymi prądami pioruna, przepięciami indukowanymi
- poziom ochrony: LPL III - IV / LPS klasy III - IV
- miejsce stosowania: skrzynki łączeniowe paneli PV, ochrona inwerterów, granica stref LPZ 0/1
- odporność na prąd pioruna I total = 12,5 kA (10/350 µs)
- napięciowy poziom ochrony U p < 4,75 kV
- wymienne moduły ochronne
- bezpotencjałowe styki sygnalizacji uszkodzenia (opcja - wersja FM)
Normal
0
21
false
false
false
PL
X-NONE
X-NONE
- Producent: RST sp. z o.o.
- SKU: 0001-00014-15358
- Number referencyjny: 641402
- Kod EAN: 5903818901000
- CN: 10005585
- Ean: 5903818901000
- Jednostka: szt.
- Klasa ochronności: Typ 1+2
- Kod_producenta: 641402
- Poziom ochrony [kV]: 3,5
- Prąd udarowy (10/350) [kA]: 25
- Rozmiar: 3 moduły
- Sposób montażu: Szyna DIN
- Sygnalizacja zadziałania na urządzeniu: Optyczny
- Znamionowe napięcie DC [V]: 1000
