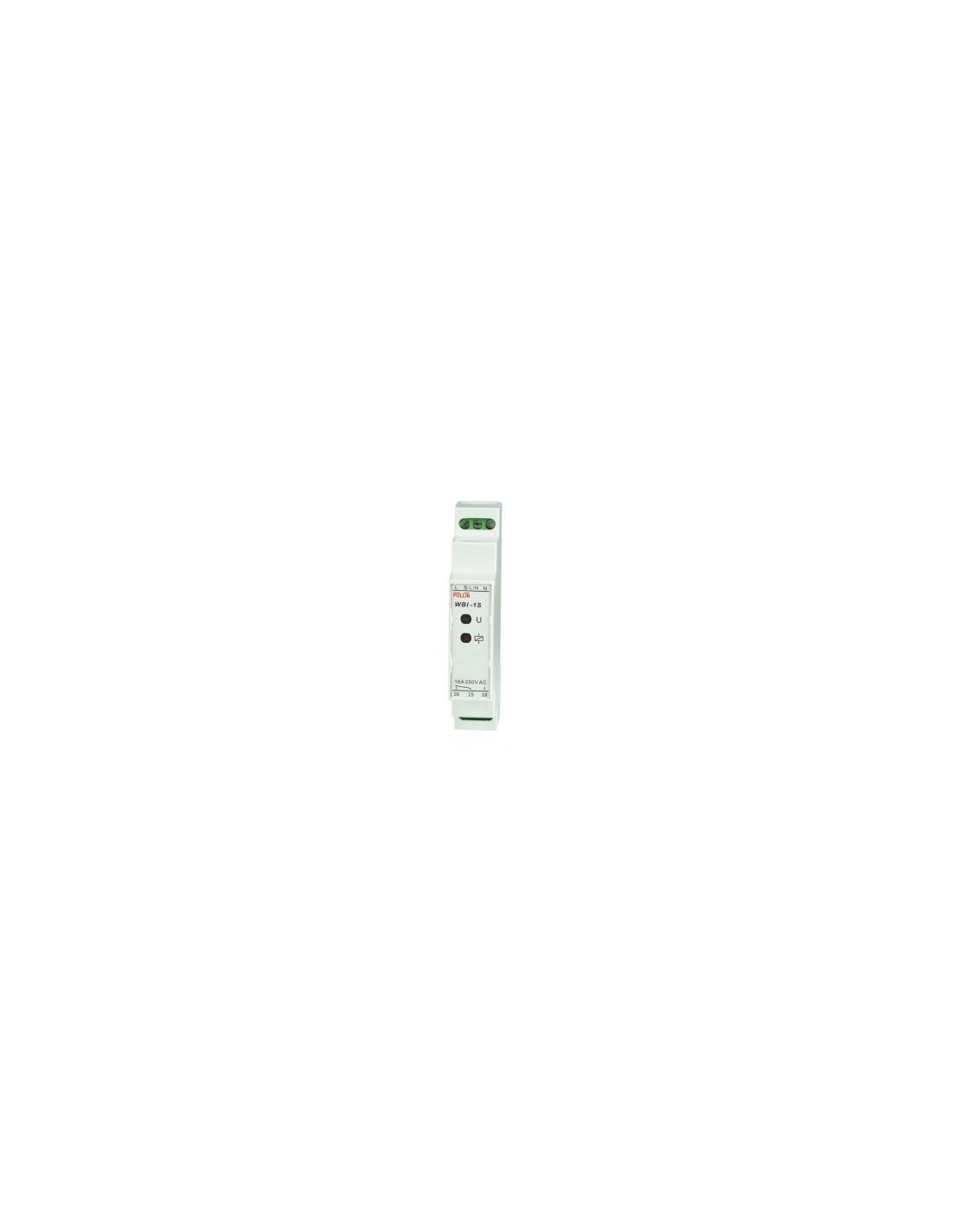

Wyłącznik bistabilny, uniwersalny WBI-1S przeznaczony jest do włączania i wyłączania urządzenia elektrycznego za pomocą dowolnej liczby przycisków umieszczonych w różnych miejscach. Może być stosowany na klatkach schodowych, korytarzach, halach itp. Wyłącznik WBI-1S posiada dwie diody świecące LED: zieloną - SIEĆ oraz czerwoną PRACA. Naciśnięcie przycisku sterującego powoduje przełączenie się styku wyjściowego z pozycji 15-16 na 15-18 i zaświecenie diody PRACA. Ponowne naciśnięcie przycisku przełączy styk wyjściowy z powrotem na pozycję 15-16 (jednocześnie zgaśnie dioda PRACA).Przekaźnik WBI-1S jest urządzeniem uniwersalnym i może być sterowany fazą "L" lub zerwm fazowym "N".Urżądzenie nie "zapamiętuje" położenia wyjściowego styku, więc po zaniku napięcia zasilającego i jego powrocie, styk wyjściowy pozostanie w stanie wyłączenia, dzięki czemu nie nastąpi samoczynne załączenie sterowanych odbiorników po powrocie tego napięcia.Przekaźnik WBI-1S może współpracować z przyciskami podświetlanymi (w przypadku sterowania fazą "L") - sumaryczny błąd przy zastosowaniu w nich neonówek nie może przekraczać 2 mA.
GWARANCJA 5 LAT
DANE TECHNICZNE
Zasilanie
230V 50Hz
Obciążalność wyjścia
16A 250V AC (styk przełączny galwanicznie odseparowany)
Temperatura pracy
-25oC ÷ +45oC
Listwa zaciskowa
2,5 mm2, system windowy – nie niszczący końcówek przewodów
Obudowa
do montażu na szynie TH-35, wykonana z tworzywa samogasnącego
Wymiary obudowy
jeden moduł (17,5 mm)
Stopień ochrony
IP 20
- Producent: POLLIN
- SKU: 0001-00012-32999
- Number referencyjny: WBI-1S
- Kod EAN: 5907222297254
- Częstotliwość napięcia sterowania 2 [Hz] do: 50
- Częstotliwość napięcia sterowania 2 [Hz] od: 50
- EAN: 5907222297254
- Funkcja: Przełącznik elektroniczny
- Jednostka: szt.
- Kod_producenta: WBI-1S
- Liczba styków zwiernych: 1
- Możliwa obsługa ręczna: Nie
- Napięcie sterowania 1 [V] do: 230
- Napięcie sterowania 1 [V] od: 230
- Rodzaj napięcia sterowania 1: AC
- Rodzaj napięcia zasilania: AC
- Seria: WBI
- Sposób montażu: Szyna DIN
- Szerokość wyrażona liczbą modułów: 1
- Zakres napięcia zasilającego [V] do: 230
- Zakres napięcia zasilającego [V] od: 230
- Znamionowy prąd załączania [A]: 16
