W elektroenergetyce do celów pomiarowych i zabezpieczających niezbędna jest znajomość wartości prądu w wielu miejscach układu elektroenergetycznego. W obwodach roboczych wartość tego prądu jest na tyle duża, że niemożliwe jest wykonanie bezpośrednich pomiarów. W tym celu wykorzystuje się przekładniki prądowe, które transformują w stałym stosunku prąd pierwotny na prąd wtórny.

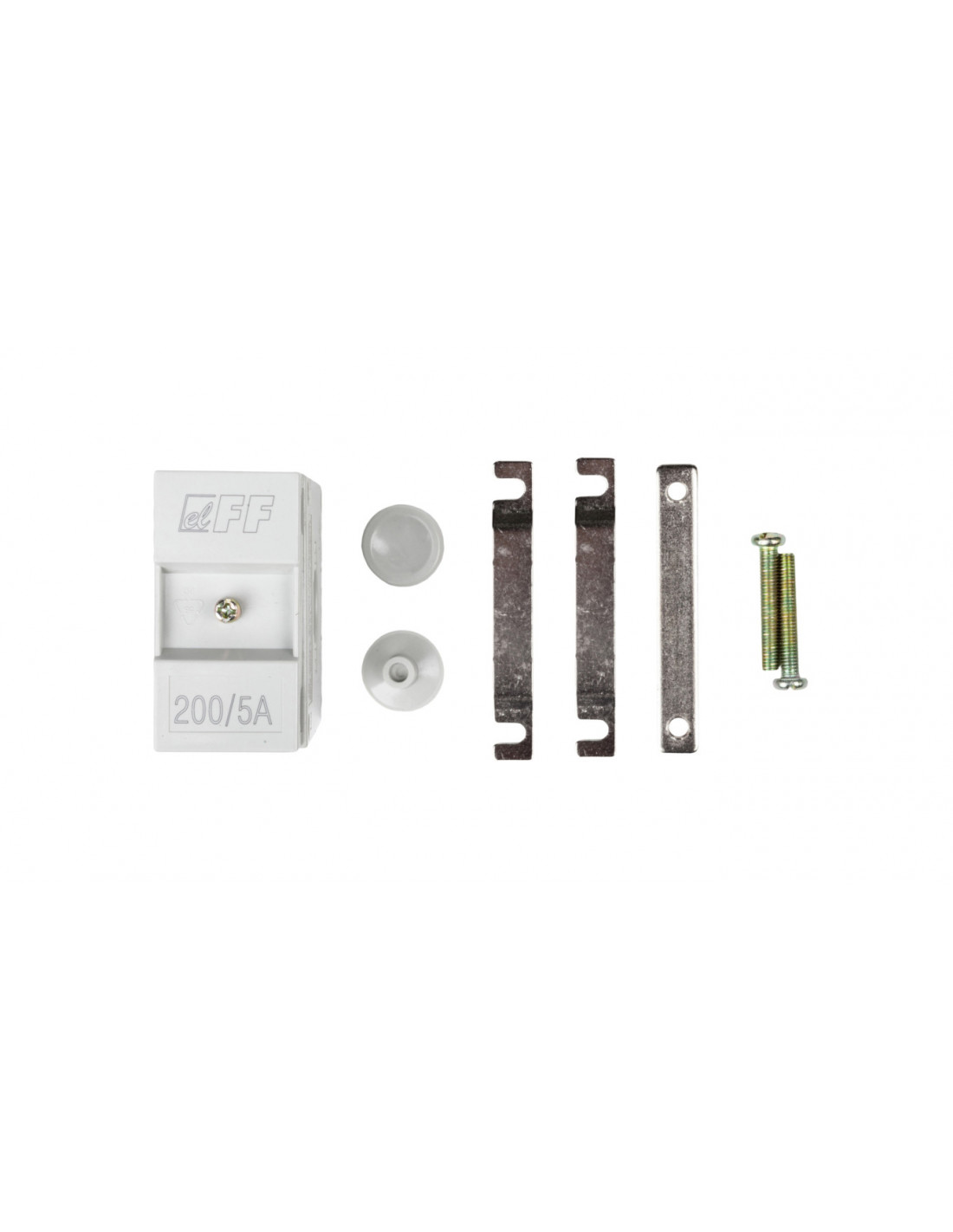

Przekładnik prądowy na kabel i szynę TI-200/5 firmy F&F, jest transformatorem, umożliwiającym przełożenie dużych natężeń prądu przemiennego 200 A na łatwo mierzalny prąd wtórny 5 A, o klasie dokładności 0,5.
Posiada śrubowe podłączenie obwodu wtórnego oraz 1 wejście pierwotne.
Przekładnik prądowy TI-200/5 odznacza się dużą funkcjonalnością. Może być umieszczony między dwoma systemami szyn zbiorczych, między zaciskami urządzenia a końcówkami kabli lub między szyną zbiorczą, a zaciskami urządzenia.
Dzięki wygodnemu połączeniu kablowemu znajduje zastosowanie tam, gdzie ze względów technicznych niewskazane jest zastosowanie przekładników wtykowych.
- Producent: F&F
- SKU: 1114-312AA-FF002
- Number referencyjny: TI-200-5
- Kod EAN: 5908312594970
- EAN: 5908312594970
- Jednostka: szt.
- Klasa dokładności: 0.5000
- Kod_producenta: TI-200-5
- Liczba wejść pierwotnych: 1
- Model: Przekładnik wsporczy na szynę
- Podłączenie obwodu wtórnego: Połączenie śrubowe
- Seria: TI
- Średnica przepustu [mm]: 22
- Szerokość przepustu [mm]: 30
- Wysokość przepustu [mm]: 10
- Znamionowa wtórna moc pozorna [VA]: 2.5000
- Znamionowy prąd pierwotny In [A]: 200
- Znamionowy prąd wtórny [A]: 5
