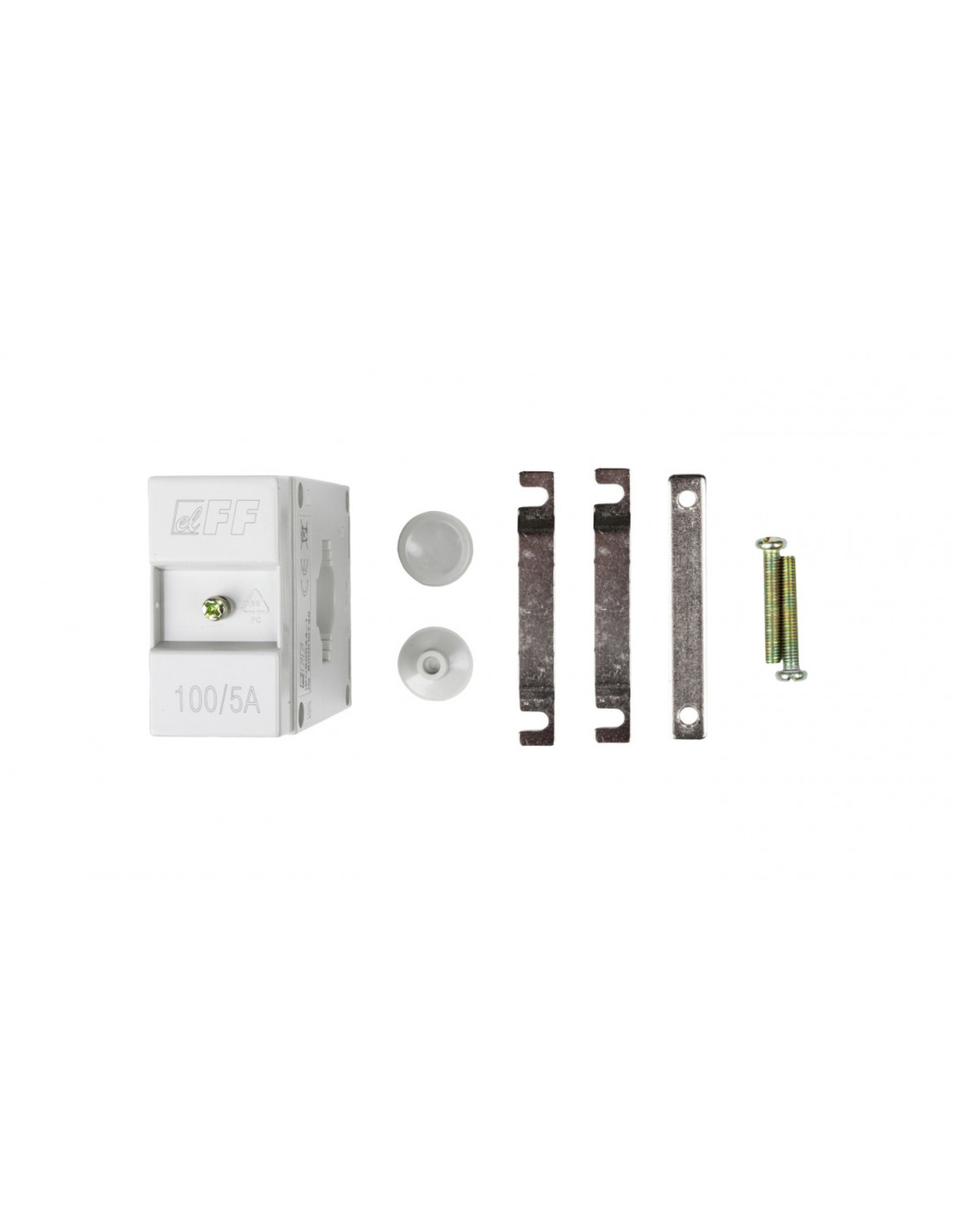

Przekładnik prądowy TI-100 odpowiada za proporcjonalną zmianę dużych natężeń prądu na niższe wartości, które są przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.
Prąd wtórny nominalny Is w urządzeniu jest równy 5 A, napięcie znamionowe wynosi 0,66 kV AC, a napięcie przebicia izolacji ma wartość 3 kV/1min. Znamionowa moc wtórna pozorna w przekładniku ma 2,5 VA, a znamionowy prąd pierwotny In jest równy 100.
Przekładnik prądowy montuje się w tablicy lub na szynoprzewodzie w pozycji pionowej lub poziomej. Producent zaleca podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm, a także uziemienie zacisku S2. Jest również zabronione rozłączanie układu wtórnego podczas pracy przekładnika, ponieważ może to grozić wystąpienie dużego napięcia skutkującego porażeniem prądem lub uszkodzeniem urządzenia.
Przepust w przekładniku ma średnicę 22 mm oraz 10 mm wysokości i 30 mm szerokości.
Urządzenie pochodzi z oferty katalogowej renomowanej firmy F&F z Pabianic.
- Producent: F&F
- SKU: 1114-312AA-FF003
- Number referencyjny: TI-100-5
- Kod EAN: 5908312594956
- EAN: 5908312594956
- Jednostka: szt.
- Klasa dokładności: 0.5000
- Kod_producenta: TI-100-5
- Liczba wejść pierwotnych: 1
- Model: Przekładnik wsporczy na szynę
- Podłączenie obwodu wtórnego: Połączenie śrubowe
- Seria: TI
- Średnica przepustu [mm]: 22
- Szerokość przepustu [mm]: 30
- Wysokość przepustu [mm]: 10
- Z ochroną przed dotykiem: Tak
- Znamionowa wtórna moc pozorna [VA]: 2.5000
- Znamionowy prąd pierwotny In [A]: 100
- Znamionowy prąd wtórny [A]: 5
