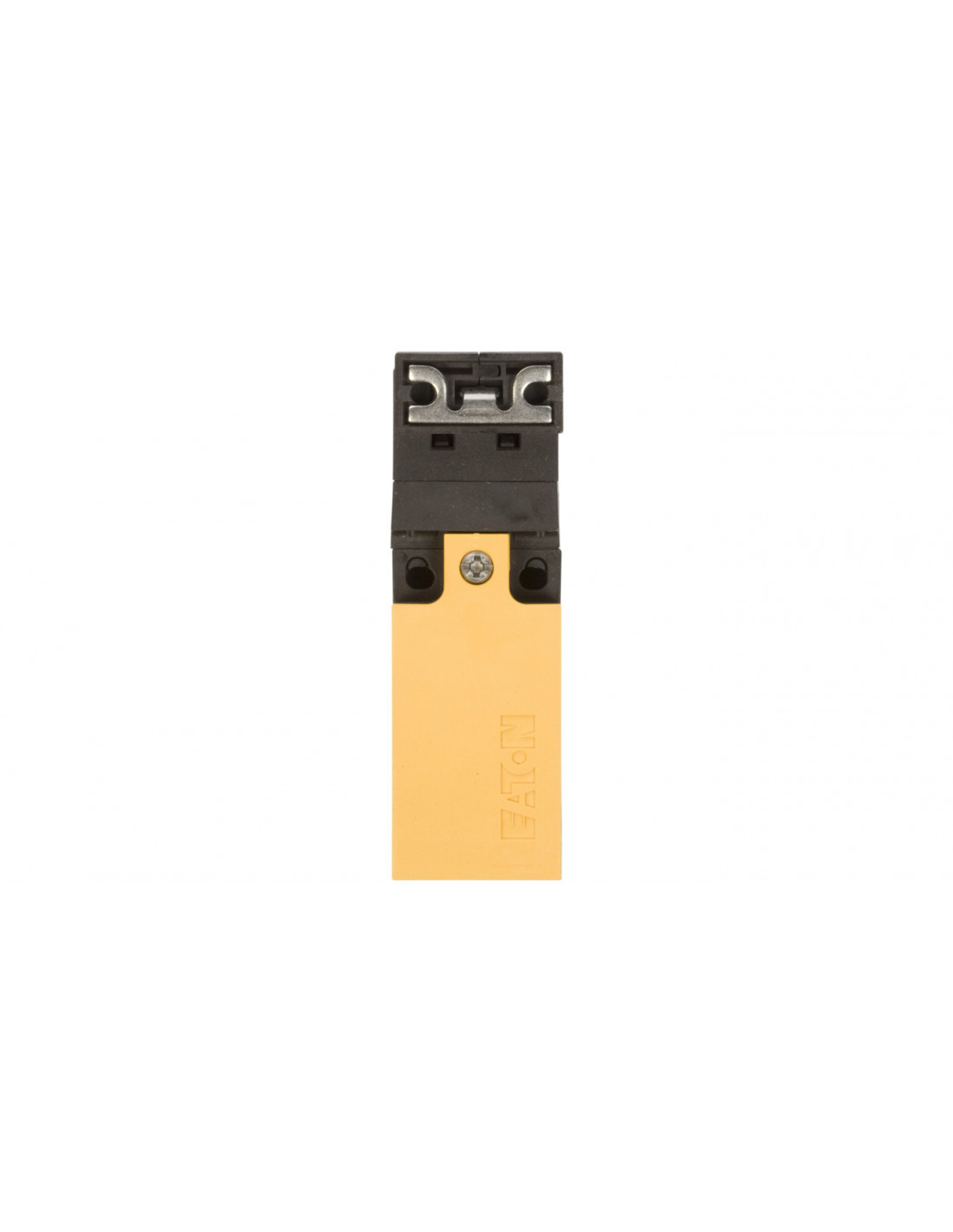

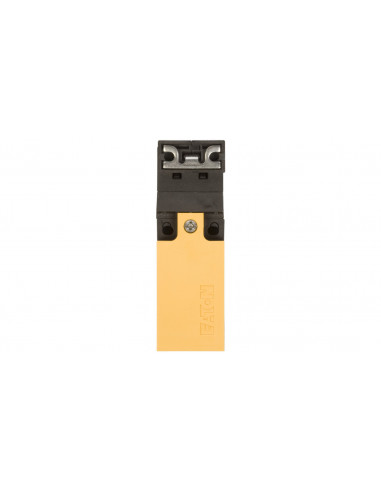

Wyłącznik krańcowy bezpieczeństwa monitoruje pozycje klap ochronnych, drzwi ochronnych itp. Dzięki specjalnie zakodowanym kluczom sterowniczym. Został wyposażony w dwuprzerwowe styki, które mogą być wykorzystane w redundantnych obwodach bezpieczeństwa.
Wyłącznik krańcowy należy do serii LS firmy EATON ELECTRIC, która specjalizuje się w aparaturze instalacyjnej, sygnalizacyjnej, łączeniowej oraz zabezpieczeniowej. Wyłącznik posiada wbudowany czujnik o szerokości 30 mm, i długości 96 mm, 2 styki rozwierne oraz styk wolnoprzełączający, który spełnia funkcję przyłączającą. Znamionowy prąd pracy dla AC-15 i 24 V, 125 V oraz 230 V wynosi 6 A. Z kolei znamionowy prąd pracy dla DC-13 i 24 V to 3 A, przy częstotliwości 125 V ma wartość 0,8 A, a dla częstotliwości 230 V wynosi 0,3 A. Produkt spełnia normy bezpieczeństwa. Posiada funkcję wymuszonego rozłączenia.
Z innymi obwodami łączy się za pomocą przepustu kablowego metrycznego. Temperatura robocza otoczenia dla produktu powinna mieścić się w przedziale od -25°C do 70°C. Wyłącznik krańcowy posiada stopień ochrony IP65, dzięki czemu może być stosowany w miejscach narażonych na działanie wody, pyłów i kurzu.
- Producent: EATON
- SKU: 1115-292AA-KM038
- Number referencyjny: 106874
- Kod EAN: 4015081066377
- Długość czujnika [mm]: 96
- EAN: 4015081066377
- Jednostka: szt.
- Kategoria ochrony przeciwwybuchowej dla gazu: Brak
- Kategoria ochrony przeciwwybuchowej dla pyłów: Brak
- Kod_producenta: 106874
- Liczba styków rozwiernych: 2
- Obudowa zgodna z normą: Tak
- Odpowiednie dla zastosowań związanych z bezpieczeństwem: Nie
- Powłoka obudowy: Inne
- Rodzaj elementu przełączającego: Styk wolnoprzełączający
- Rodzaj interfejsu: Brak
- Rodzaj interfejsu z funkcji bezpieczeństwa: Brak
- Rodzaj konstrukcji obudowy: Prostopadłościan
- Rodzaj połączenia elektrycznego: Przepust kablowy metryczny
- Seria: LS
- Stopień ochrony (IP): IP65
- Szerokość czujnika [mm]: 30
- Temperatura otoczenia w warunkach roboczych [°C] do: 70
- Temperatura otoczenia w warunkach roboczych [°C] od: -25
- Wymuszone rozłączanie: Tak
- Wysokość czujnika [mm]: 33.3500
- Ze wskaźnikiem stanu: Nie
- Znamionowy prąd pracy Ie dla AC-15, 125 V [A]: 6
- Znamionowy prąd pracy Ie dla AC-15, 230 V [A]: 6
- Znamionowy prąd pracy Ie dla AC-15, 24 V [A]: 6
- Znamionowy prąd pracy Ie dla DC-13, 230V [A]: 0.3000
- Znamionowy prąd pracy Ie w DC-13, 125 V [A]: 0.8000
- Znamionowy prąd pracy Ie w DC-13, 24 V [A]: 3
