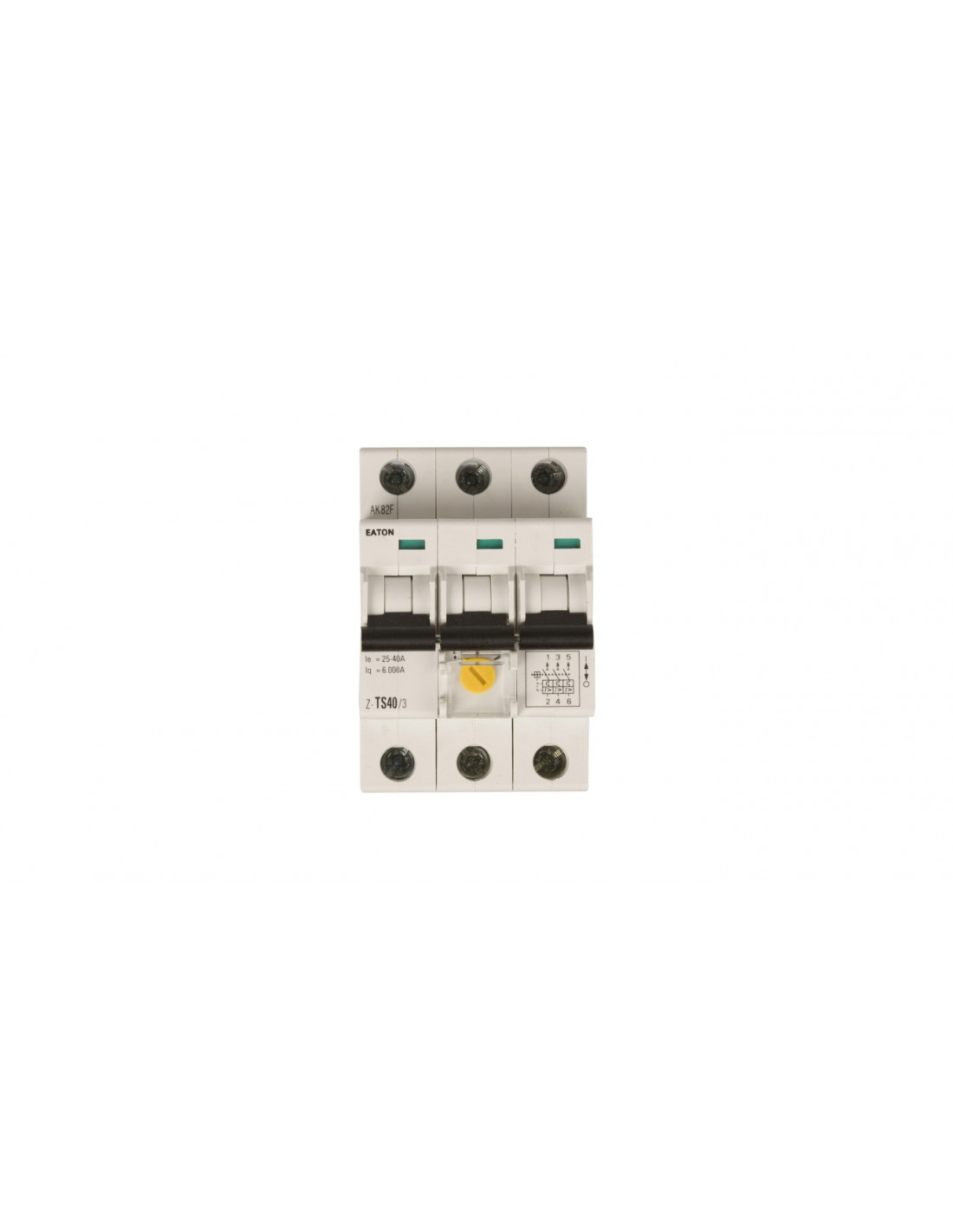

Wyłącznik taryfowy 3-biegunowy jest częścią aparatury modułowej, którą stosuje się w rozdzielnicach i złączach. Urządzenie powstało na bazie wyłączników nadprądowych, przez co stanowi skuteczną ochronę przed przeciążeniem oraz zwarciem. Głównym zastosowaniem wyłącznika jest zabezpieczenie przedlicznikowe pozwalające tym samym na ograniczenie poboru mocy przez użytkowników.
Aparat został wyposażony w nastawny wyzwalacz termiczny dający możliwość ustawienia wartości prądu, która odpowiada mocy przyłączeniowej danego odbiorcy. Zmiana mocy przyłączeniowej wymaga jedynie zmiany nastawy wyzwalacza bez konieczności wymiany całego aparatu.
Nastawa wyzwalacza przeciążeniowego w wyłączniku taryfowym jest w zakresie od 25 A do 40 A, a nastawa bezzwłocznego wyzwalacza zwarciowego znajduje się w przedziale od 320 A do 500 A. Ponadto, znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, AC wynosi 6 kA, a znamionowy prąd ciągły jest równy 40 A.
Wskaźnik stanu ustawienia styków zlokalizowany na czole aparatu jest dobrze widoczny i w prosty sposób przekazuje użytkownikowi informację, czy jest on załączony czy nie. Co więcej, pokrętło wyzwalacza jest pod osłoną i może być zaplombowane.
Wyłącznik z serii Z-TS jest dopasowany wymiarowo do pozostałych aparatów modułowych producenta EATON ELECTRIC.
- Producent: EATON
- SKU: 0917-419AA-KM042
- Number referencyjny: 266860
- Kod EAN: 4015082668600
- Czułość na zanik fazy: Nie
- EAN: 4015082668600
- Jednostka: szt.
- Kod_producenta: 266860
- Liczba biegunów: 3
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Seria: Z-TS
- Sposób wyzwalania: Termomagnetyczny
- Stopień ochrony (IP): IP20
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do: 500
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od: 320
- Zakres nastawy wyzwalacza przeciążeniowego [A] do: 40
- Zakres nastawy wyzwalacza przeciążeniowego [A] od: 25
- Ze zintegrowanym stykiem pomocniczym: Nie
- Ze zintegrowanym wyzwalaczem podnapięciowym: Nie
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]: 6
- Znamionowy prąd ciągły Iu [A]: 40
