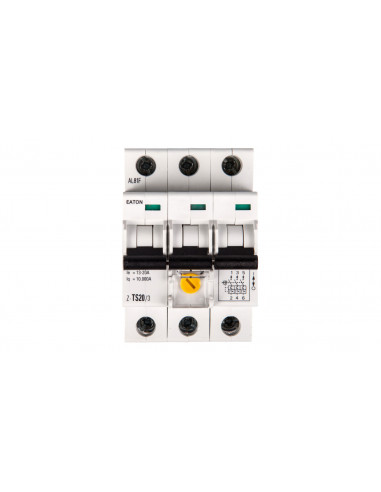

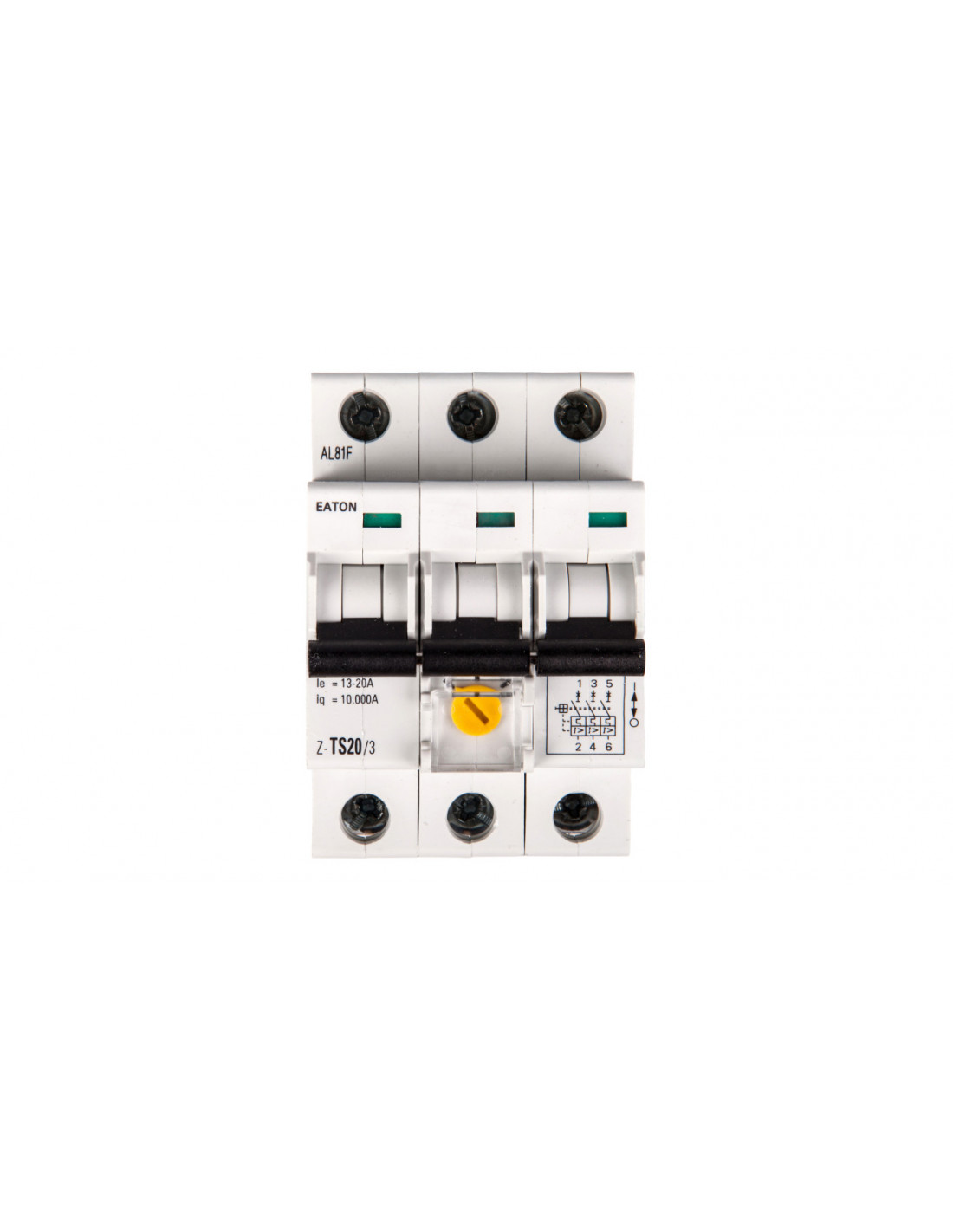

Wyłącznik taryfowy jest urządzeniem specjalistycznym, które powstało na bazie wyłączników nadprądowych. Jest on stosowany przede wszystkim jako zabezpieczenie przedlicznikowe. Aparat instaluje się w rozdzielnicach i złączach, w których służy do ograniczenia poboru mocy przez użytkowników.
Wyłącznik został wyposażony w nastawny wyzwalacz termiczny umożliwiający ustawienie wartości prądu, która odpowiada mocy przyłączniowej danego odbiorcy. Co więcej, zmiana mocy przyłączeniowej nie wiąże się z koniecznością wymiany aparatu, a jedynie wymaga zmiany nastawy wyzwalacza. Wskaźnik stanu ustawienia styków umieszony na czole aparatu w prosty sposób informuje użytkownika, czy wyłącznik jest załączony czy nie. Urządzenie może być oszynowane od dołu i od góry.
W wyłączniku 1-biegunowym nastawa wyzwalacza przeciążeniowego jest w zakresie od 13 A do 20 A, a nastawa bezzwłocznego wyzwalacza zwarciowego znajduje się w przedziale od 200 A do 300 A. Z kolei znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, AC jest równa 7,5 kA, a znamionowy prąd ciągły lu wynosi 20 A.
Urządzenie cechuje stopień ochrony IP20 i istnieje możliwość oszynowania go od dołu, jak i od góry.
Wyłącznik z serii Z-TS jest dopasowany kolorystycznie i wymiarowo do pozostałych aparatów modułowych firmy EATON ELECTRIC.
- Producent: EATON
- SKU: 0917-419AA-KM125
- Number referencyjny: 266857
- Kod EAN: 4015082668570
- Czułość na zanik fazy: Nie
- Ean: 4015082668570
- Jednostka: szt.
- Kod_producenta: 266857
- Liczba biegunów: 1
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Seria: Z-TS
- Sposób wyzwalania: Termomagnetyczny
- Stopień ochrony (IP): IP20
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do: 300
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od: 200
- Zakres nastawy wyzwalacza przeciążeniowego [A] do: 20
- Zakres nastawy wyzwalacza przeciążeniowego [A] od: 13
- Ze zintegrowanym stykiem pomocniczym: Nie
- Ze zintegrowanym wyzwalaczem podnapięciowym: Nie
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]: 7.5000
- Znamionowy prąd ciągły Iu [A]: 20
