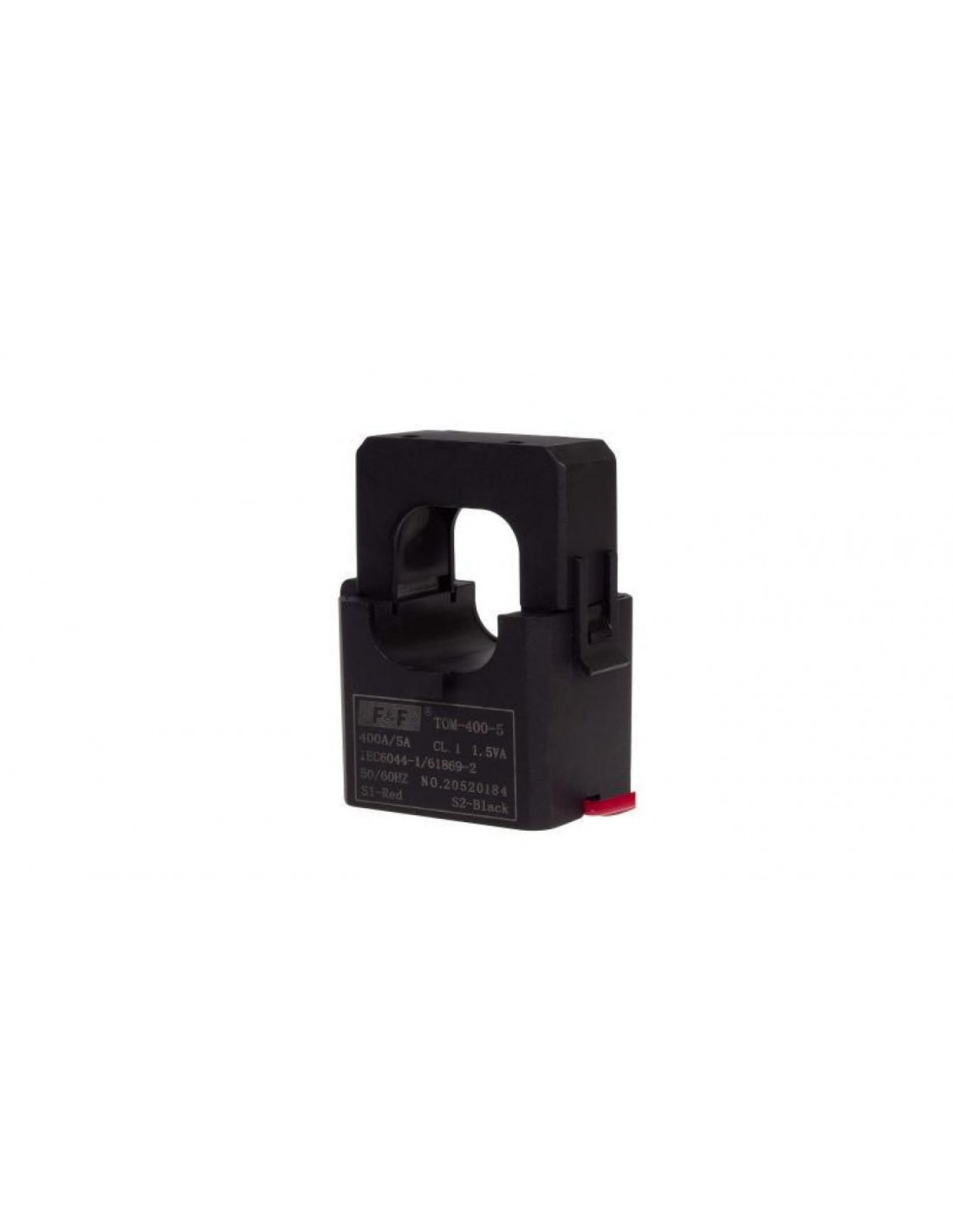

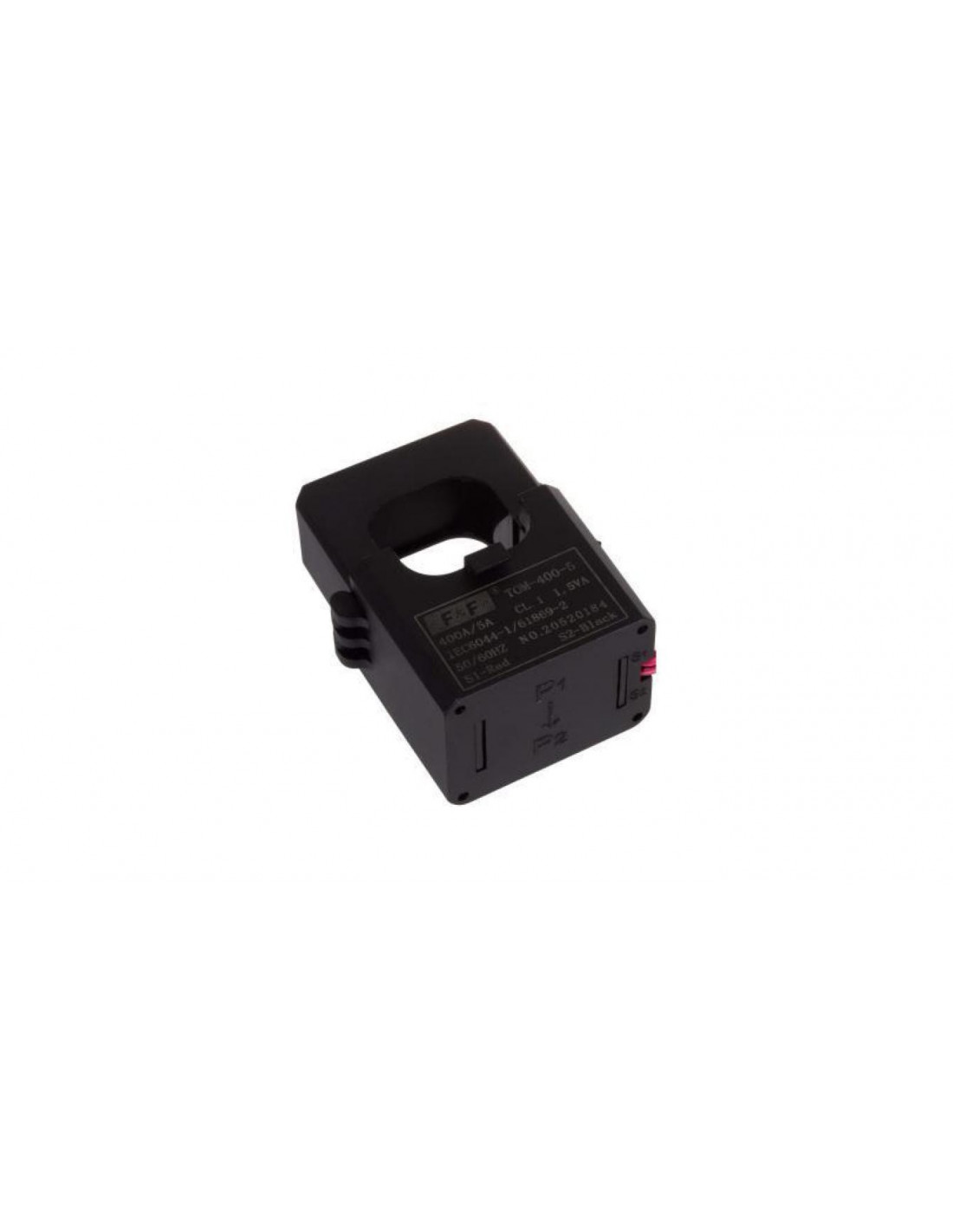

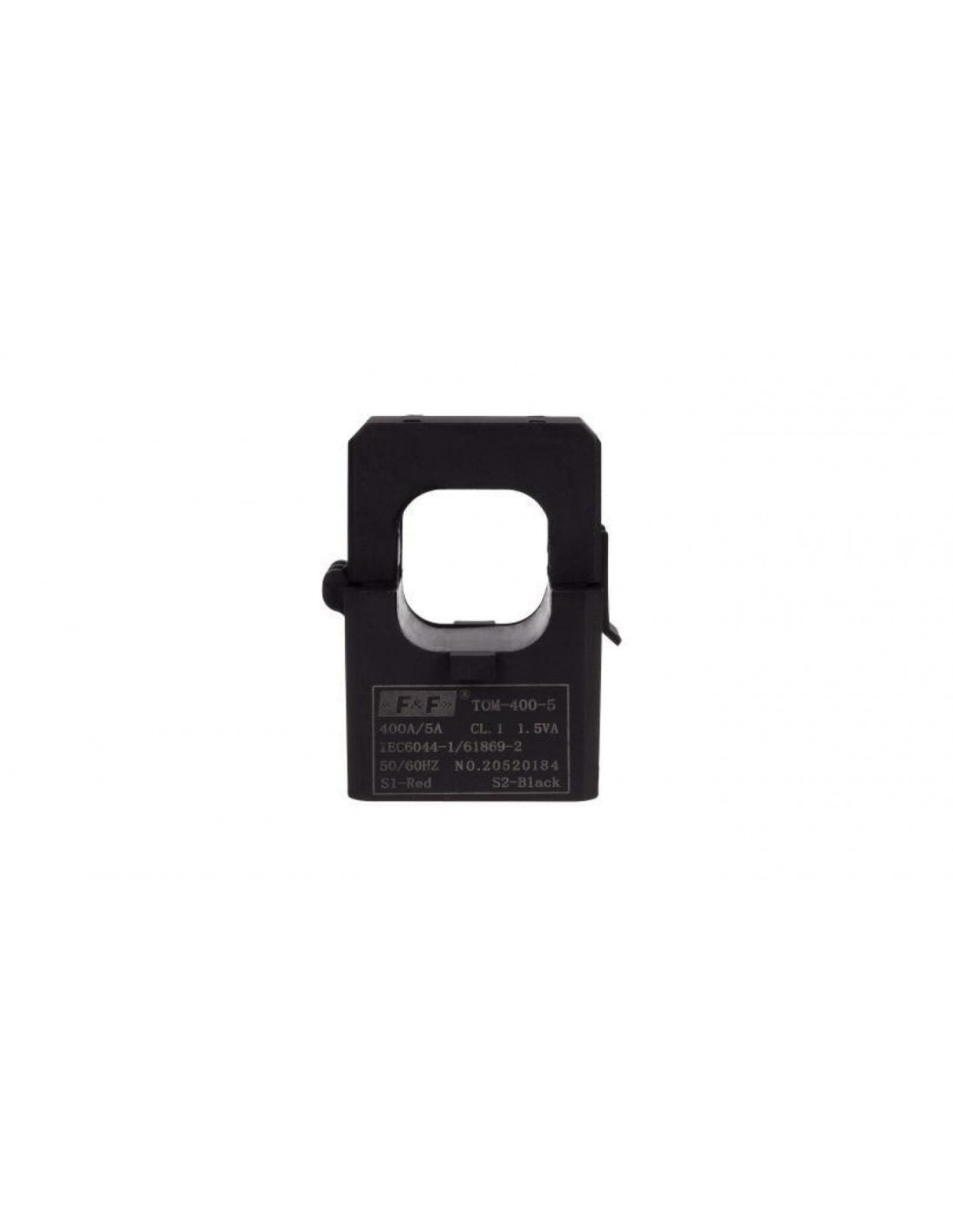

Miniaturowy przekładnik prądowy z odpinanym rdzeniem 500/5A 1,5VA TOM-500-5

Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 500/5.
Moc 1,5 VA.

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Zasada działania miniaturowego przekładnika prądowego z otwieranym rdzeniem TOM-500



Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony ; IPm - prąd wtórny mierzony.


UWAGA
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

• Producent: F&F
• SKU: 0001-00018-36842
• Number referencyjny: TOM-500-5
• Kod EAN: 5902431675220
• Średnica przepustu [mm]: 32
• Szerokość przepustu [mm]: 34
• Wysokość przepustu [mm]: 36
• Znamionowa wtórna moc pozorna [VA]: 1.5000
• Klasa dokładności: 1
• Skalibrowany: Tak
