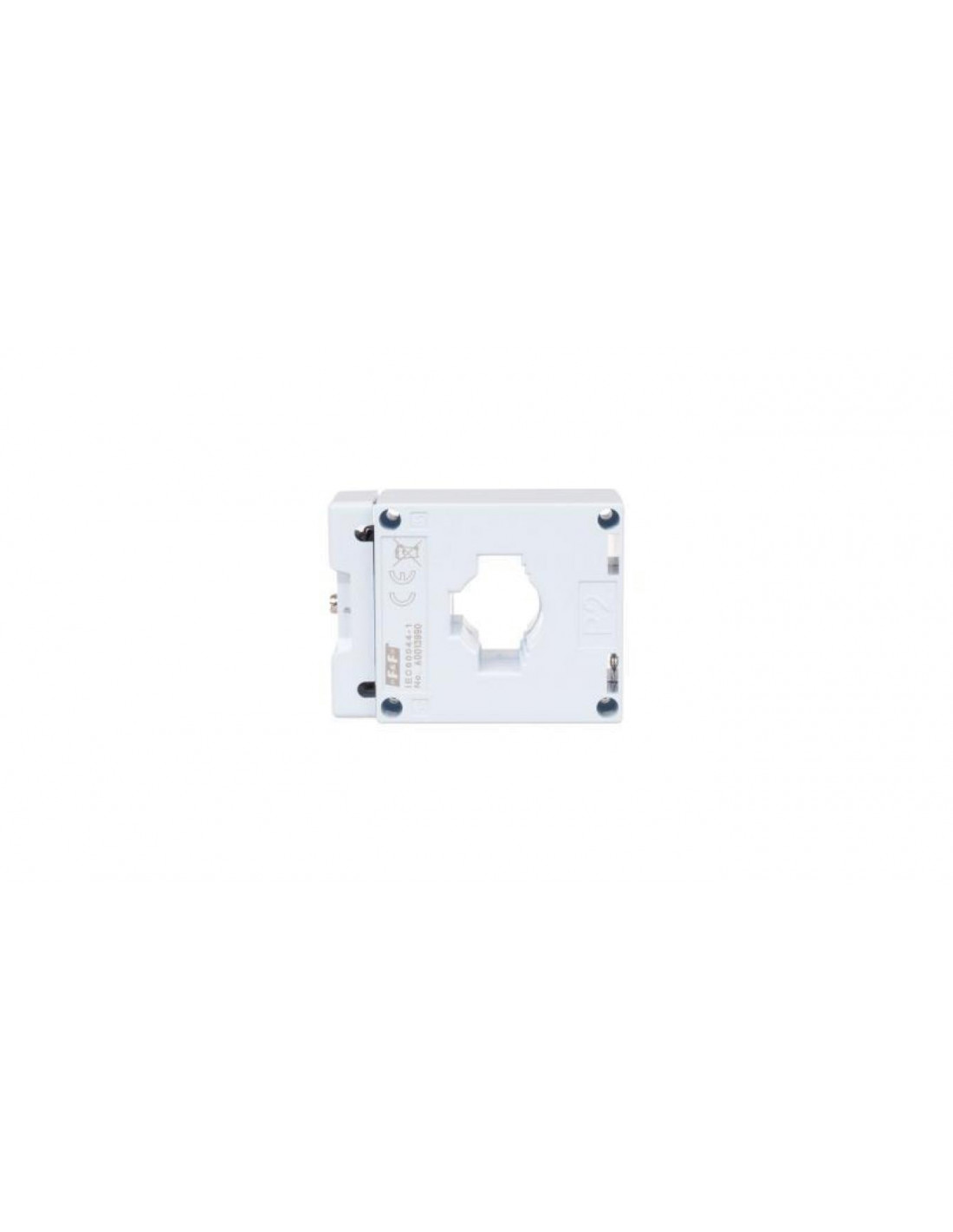

Przekładnik prądowy na kabel i szynę 125/5A kl. 0,5 fi22+30/25/20x10mm TI-125-5

Przekładnik prądowy jednofazowy
z zamkniętym rdzeniem
Przekładnia 125/5.
Moc 2,5 VA.

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego . Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową : IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

• Producent: F&F
• SKU: 0001-00018-37010
• Number referencyjny: TI-125-5
• Kod EAN: 5902431675237
• CN: 85043129
• PKWiU: 27.11.42.0
• Znamionowa wtórna moc pozorna [VA]: 2.5000
• Znamionowy prąd wtórny [A]: 5
• Klasa dokładności: 1
• Podłączenie obwodu wtórnego: Połączenie śrubowe
• Skalibrowany: Tak
